イグルー(氷室)内の冷蔵庫周りの流れ

更新:2017/6/1
OpenFOAM 4.x

ケース

$FOAM_TUTORIALS/heatTransfer/buoyantBoussinesqSimpleFoam/iglooWithFridges

概要

イグルー(氷室)内の冷蔵庫周りの流れの定常状態を解析します。イグルーの壁・床の温度を 265 K、冷蔵庫の表面を 303 K とします。解析領域への流体の流入出は無いものとします。

モデル形状 モデル形状

また重力加速度の大きさ、方向はファイル constant/g で以下の様にして指定します。

dimensions      [0 1 -2 0 0 0 0];
value           (0 -9.81 0);

メッシュは以下の通りで、メッシュ数は42536です。

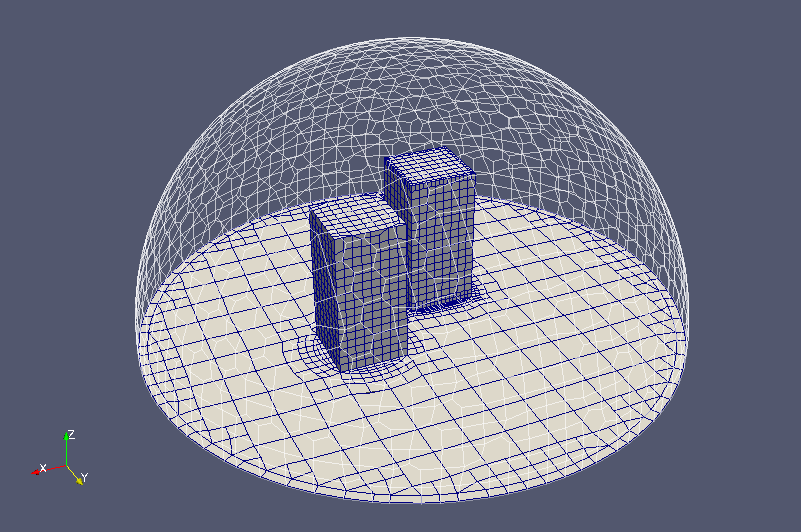

メッシュ メッシュ
メッシュ 分割したメッシュ

計算結果は以下の通りです。

流速(U) 流速(U)
温度(T) 温度(T)

実行コマンド

cp -r $FOAM_TUTORIALS/heatTransfer/buoyantBoussinesqSimpleFoam/iglooWithFridges iglooWithFridges
cd iglooWithFridges

blockMesh
snappyHexMesh -overwrite
buoyantBoussinesqSimpleFoam

paraFoam

計算時間

2分2.11秒 ※シングル、Inter(R) Core(TM) i7-2600 CPU @ 3.40GHz 3.40GHz
