FreeCAD 部品表の作成

概要

動作	アセンブリーから部品表（BOM, Bill of Materials）を作成します。
アイコン
ショートカットキー	O
メニュー	[Assembly]-[Create Bill of Materials]
ワークベンチ	アセンブリー

使用方法

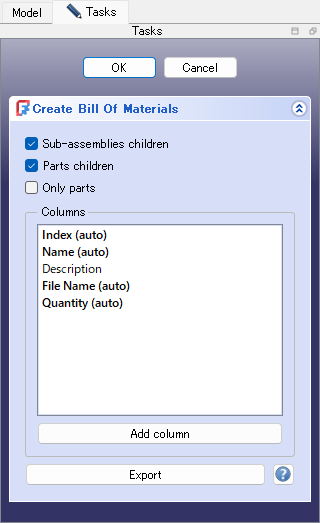

1. モデル・ツリーでアセンブリーをダブルクリックしてアクティブな状態にし、部品表の作成を実行すると、ダイアログがタスクパネルで開きます。



   チェックボックスによるオプションは以下の通りです。

   • Sub-assemblies children：チェックされている場合、サブアセンブリー内の子要素も部品表に記載されます。
   • Parts children：チェックされている場合、パーツ内の子要素も部品表に記載されます。
   • Only Parts：チェックされている場合、サブアセンブリーとパーツのみが部品として部品表に記載され、ボディーなどは無視されます。

   「Columns」リストでアイテムをドラッグすると順番の変更が、Deleteキーで削除が可能です。またAdd columnボタンで、独自の列（カラム）を追加できます。

   Exportボタンで、部品表をCSVファイルとしてエクスポートできます。

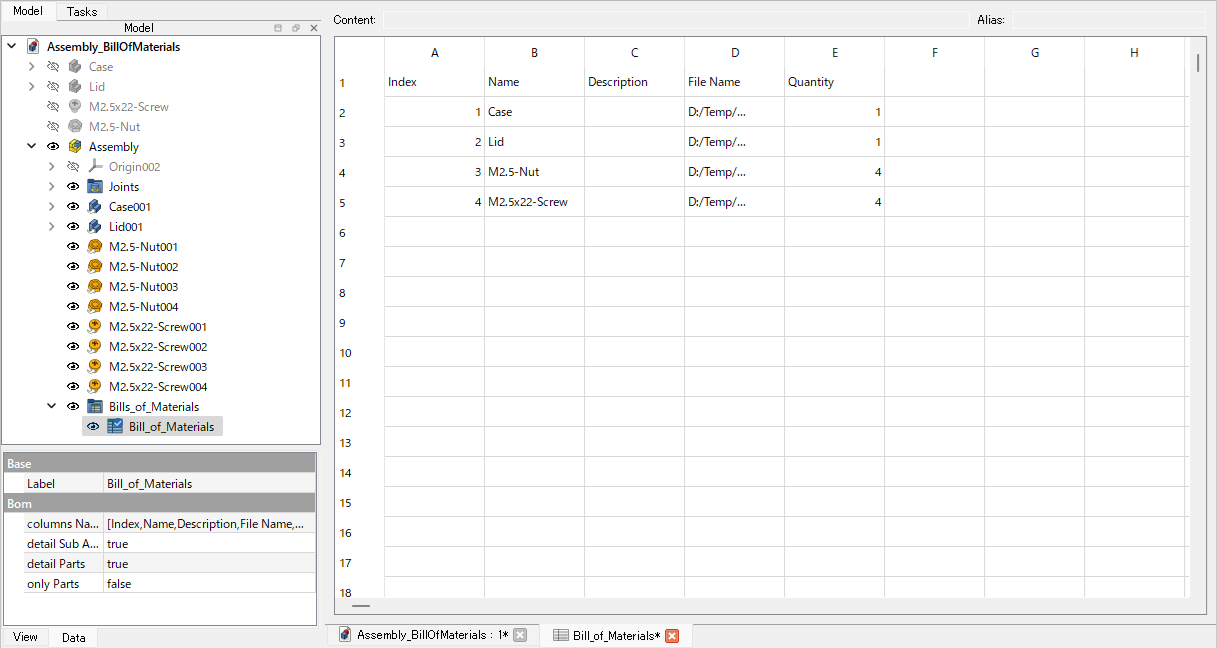

2. OKボタンを押すと、モデル・ツリーのアセンブリー下に部品表が「Bill_of_Materials」として追加され、スプレッドシートが表示されます。



   モデル・ツリーの部品表をダブルクリックしてダイアログを再度開くと、列の追加や削除などの編集を行なうことが可能です。

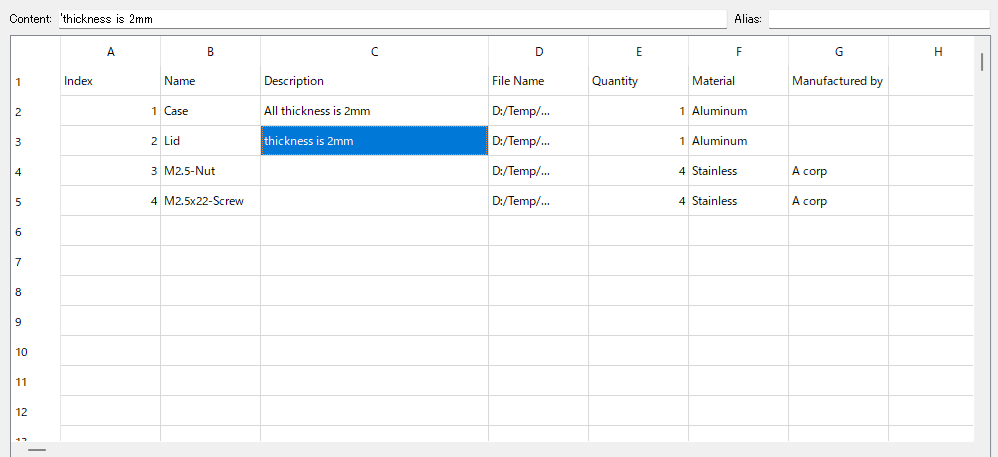

3. 「Description」列と独自に追加した列はスプレッドシートのセルを選択することで任意のテキストを追記することが可能です。



注意点

アクティブなアセンブリーが無い状態で部品表の作成を実行するとドキュメント全体の部品表を作成できます。
