FreeCAD ボールジョイントの作成

概要

動作	2つの形状が同じ点を共有して点の周りを回転するように配置します。
アイコン
ショートカットキー	B
メニュー	[Assembly]-[Create Ball Joint]
ワークベンチ	アセンブリー

使用方法

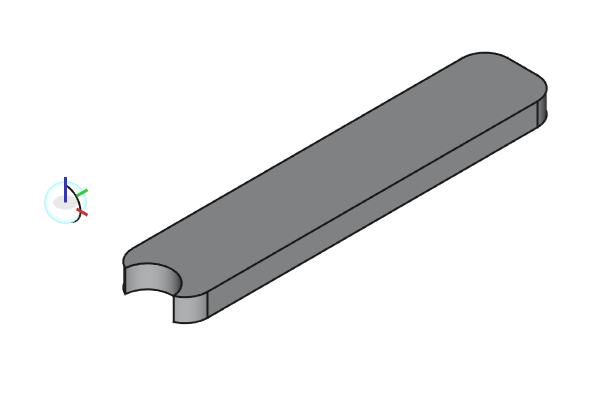

1. 配置する形状をあらかじめアセンブリーに追加しておきます。

2. ツールバーからボールジョイントの作成を選ぶと、ボールジョイントのダイアログがタスクパネルで開きます。

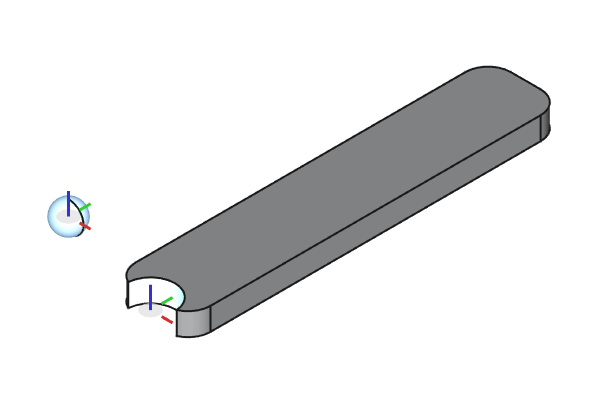

3. 配置する形状の点、線、または面を3Dビュー上で選択し、基準となる座標系を設定します。

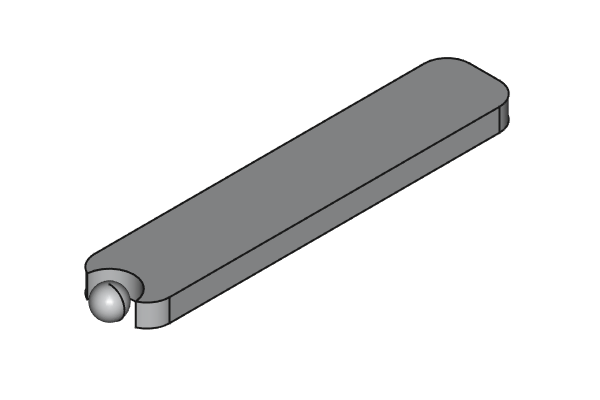

   選択を行なうとタスクパネルに選択要素（点、線、面）が入力され、3Dビュー上で形状の配置が行われます。3Dビュー上で形状をドラッグすると回転の様子を確認できます。

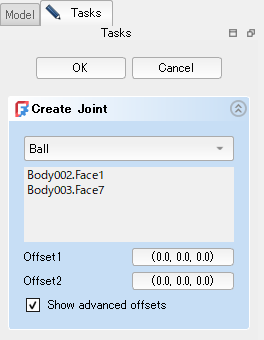

4. タスクパネルの「Show advanced offsets」をチェックするとそれぞれの形状の位置や向きに関して詳細なオフセット設定が可能です。





5. タスクパネルのOKボタンを押すとモデル・ツリーのアセンブリー下の「Joints」に新たにボールジョイントが追加されます。

注意点

なし
