FreeCAD 固定ジョイントの作成

概要

動作	22つの形状が一体となるように配置します。
アイコン
ショートカットキー	F
メニュー	[Assembly]-[Create a Fixed Joint]
ワークベンチ	アセンブリー

使用方法

1. 配置する形状をあらかじめアセンブリーに追加しておきます。

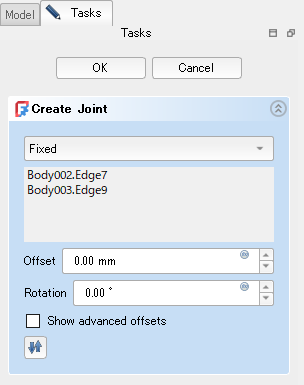

2. ツールバーから固定ジョイントの作成を選ぶと、固定ジョイントのダイアログがタスクパネルで開きます。

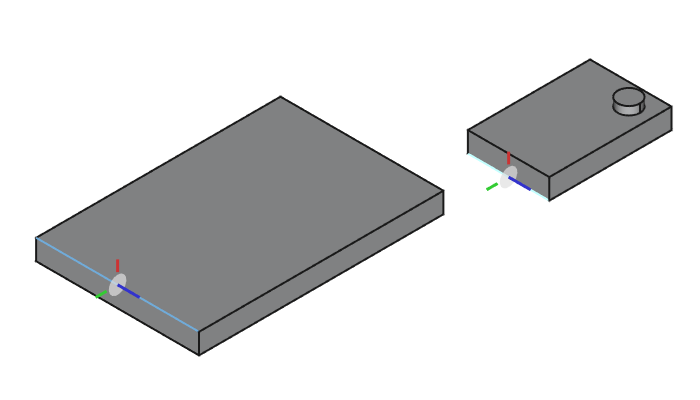

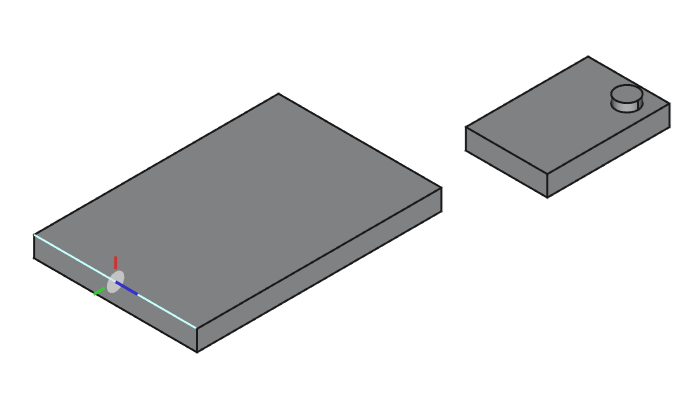

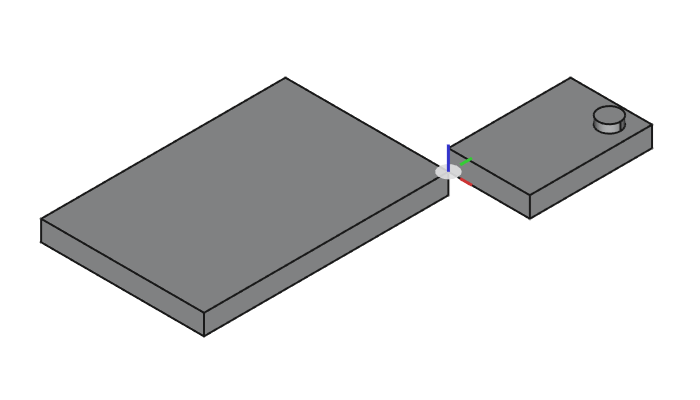

3. 配置する形状の点、線、または面を3Dビュー上で選択し、基準となる座標系を設定します。

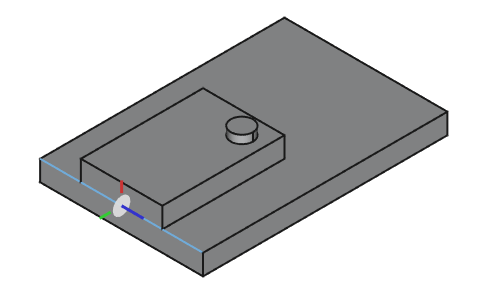

   選択するとタスクパネルで選択要素が入力され、3Dビュー上で形状の配置が行われます。

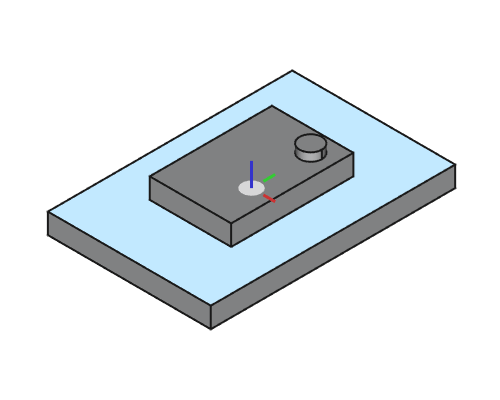

   使用する配置基準（点、線、面）の組み合わせによってさまざまな配置が可能です。

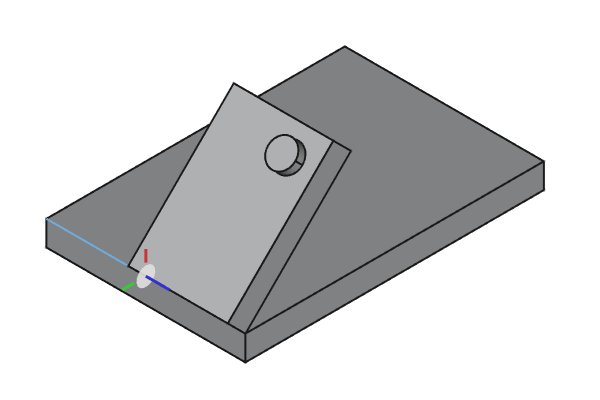

4. タスクパネルの「Offset」で2つの形状のオフセット距離、「Rotation」で回転量を調整できます。

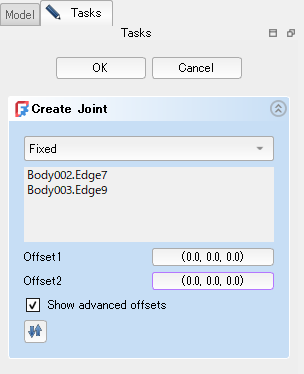

   タスクパネルの「Show advanced offsets」をチェックするとより詳細なオフセット設定が可能です。

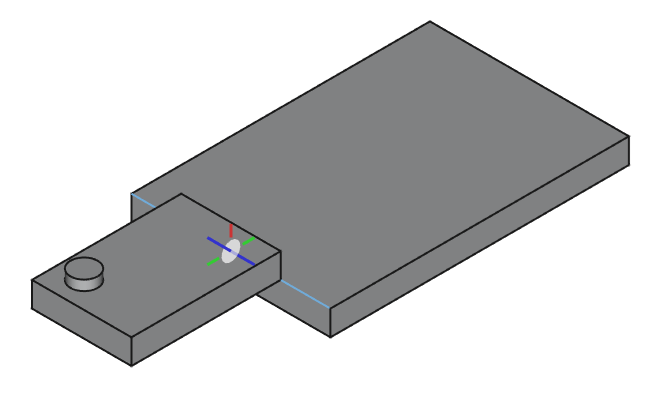

5. タスクパネルの反転ボタンをクリックすると配置の方向を反転できます。



6. タスクパネルのOKボタンを押すとモデル・ツリーのアセンブリー下の「Joints」に新たに固定ジョイントが追加されます。

注意点

なし
