FreeCAD 平行ジョイントの作成

FreeCAD 1.0
  • 概要

    動作2つの形状が平行となるように配置します。
    アイコンAssembly_CreateJointParallel
    ショートカットキーN
    メニュー[Assembly]-[Create Parallel Joint]
    ワークベンチアセンブリー
  • 使用方法

    1. 配置する形状をあらかじめアセンブリー(アイコン)に追加(アイコン)しておきます。

    2. ツールバーから平行ジョイントの作成(アイコン)を選ぶと、平行ジョイントのダイアログがタスクパネルで開きます。

    3. 配置する形状の点、線、または面を3Dビュー上で選択し、基準となる座標系を設定します。

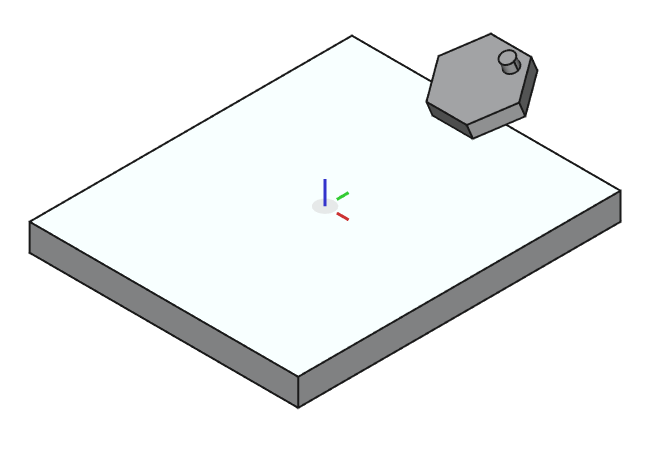

      1つ目の面を選択
      1つ目の面を選択

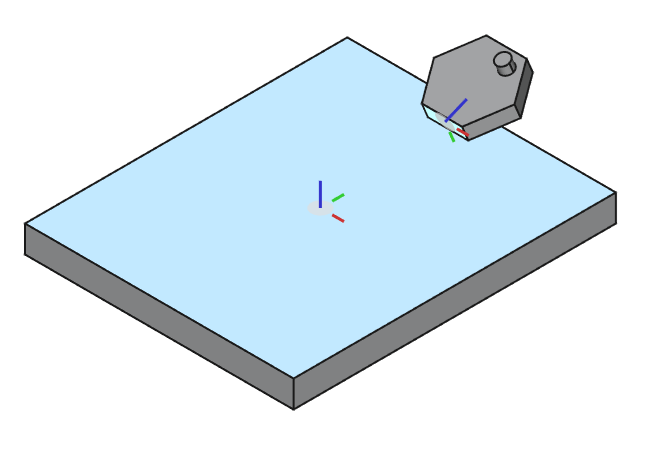

      2つ目の面を選択
      2つ目の面を選択

      選択を行なうとタスクパネルに選択要素(点、線、面)が入力され、3Dビュー上で形状が配置されます。3Dビュー上で形状をドラッグすると平行が維持される様子を確認できます。

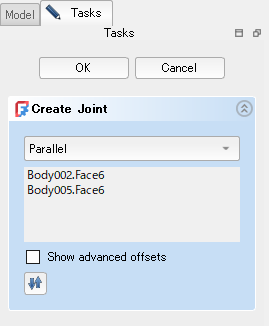

      タスクパネル
      タスクパネル

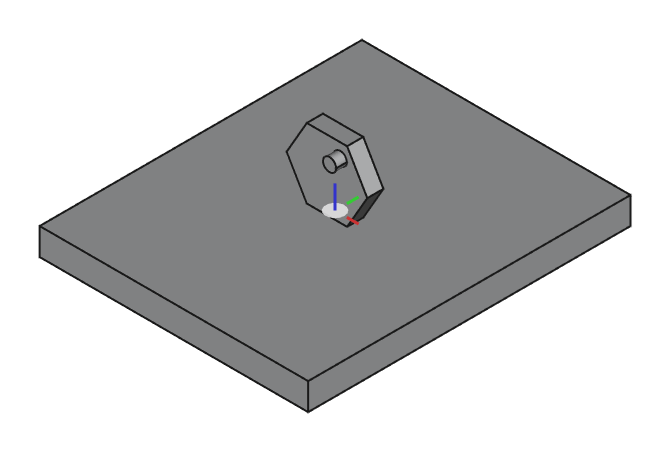

      3Dビュー
      3Dビュー
    4. タスクパネルの「Show advanced offsets」をチェックするとそれぞれの形状の位置や向きに関して詳細なオフセット設定が可能です。

      「Show advanced offsets」をチェック
      「Show advanced offsets」をチェック

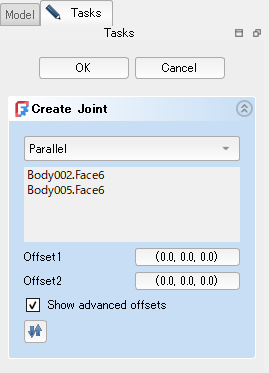

      詳細なオフセット設定
      詳細なオフセット設定
    5. タスクパネルの反転ボタン(アイコン)をクリックすると配置の方向を反転できます。

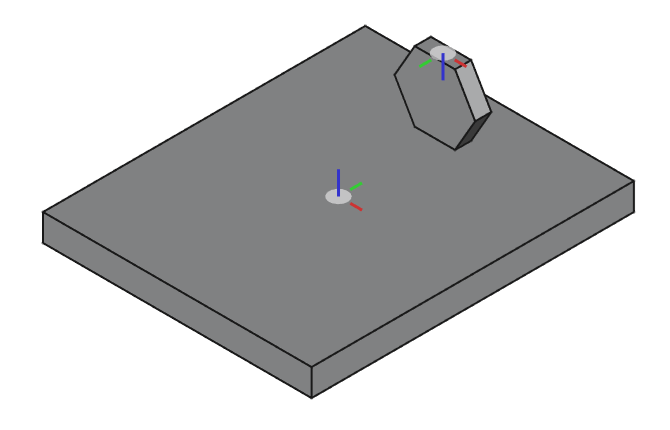

      配置の方向を反転
      配置の方向を反転
    6. タスクパネルのOKボタンを押すとモデル・ツリーのアセンブリー下の「Joints」に新たに平行ジョイントが追加されます。

  • 注意点

    配置前の2面が垂直な位置関係になっている場合、ジョイント設定後に平行な位置に更新されないことがあります。形状を選択して回転させて垂直からずらすと正しく平行になります。

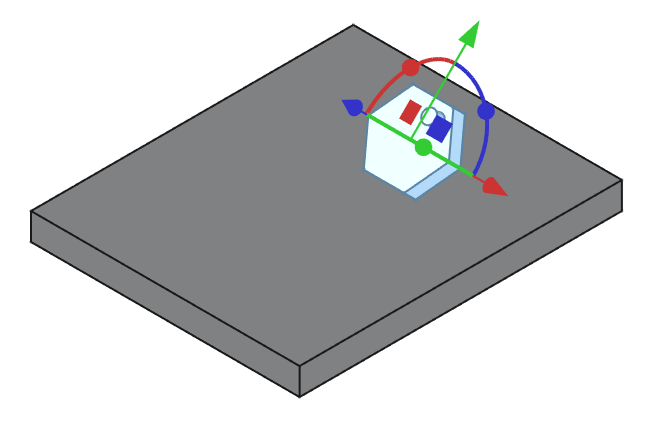

    形状を選択して回転
    形状を選択して回転
