FreeCAD 直角ジョイントの作成

FreeCAD 1.0
  • 概要

    注意:このツールは不具合のためFreeCAD ver.1.0.0では正常に動作しない可能性があります。OKボタンでダイアログを閉じた後で2形状が平行な位置関係になってしまう場合は形状をダブルクリックして垂直に近い位置に配置してからドラッグすると以降は垂直に配置されます。
    動作2つの形状が直角となるように配置します。
    アイコンAssembly_CreateJointPerpendicular
    ショートカットキーM
    メニュー[Assembly]-[Create Perpendicular Joint]
    ワークベンチアセンブリー
  • 使用方法

    1. 配置する形状をあらかじめアセンブリー(アイコン)に追加(アイコン)しておきます。

    2. ツールバーから直角ジョイントの作成(アイコン)を選ぶと、直角ジョイントのダイアログがタスク・タブで開きます。

    3. 配置する形状の点、線、または面を3Dビュー上で選択し、基準となる座標系を設定します。

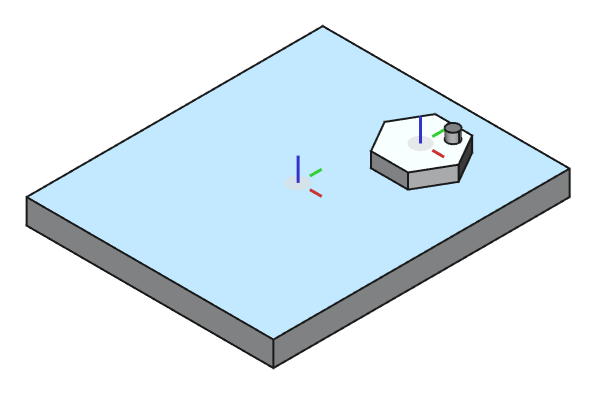

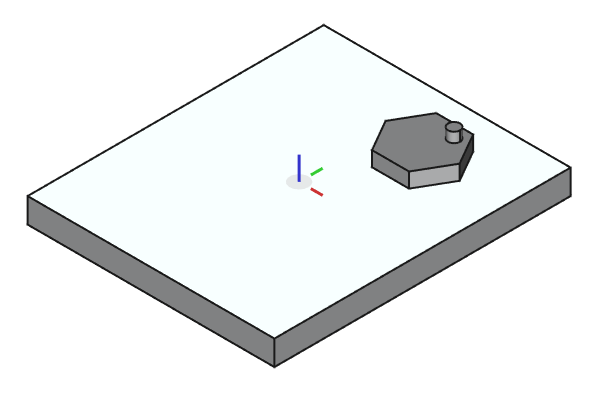

      1つ目の面を選択
      1つ目の面を選択
      2つ目の面を選択
      2つ目の面を選択

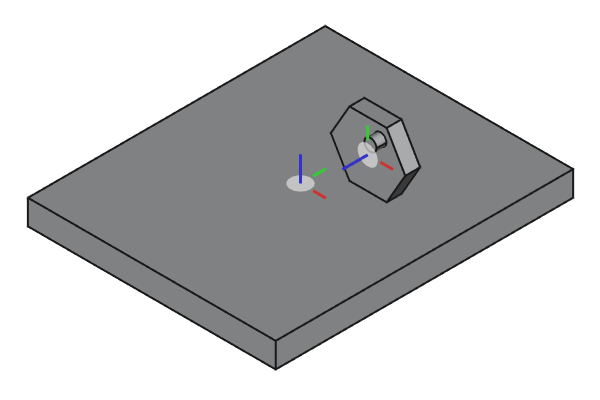

      選択を行なうとタスク・タブに選択要素(点、線、面)が入力され、3Dビュー上で形状が配置されます。3Dビュー上で形状をドラッグすると直角が維持される様子を確認できます。

      タスク・タブ
      タスク・タブ
      3Dビュー
      3Dビュー

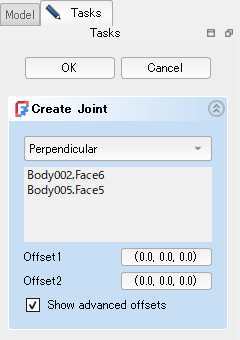

    4. タスク・タブの「Show advanced offsets」をチェックするとそれぞれの形状の位置や向きに関して詳細なオフセット設定が可能です。

      「Show advanced offsets」をチェック
      「Show advanced offsets」をチェック

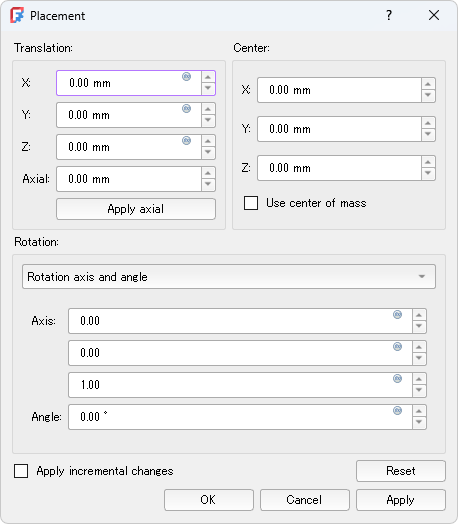

      詳細なオフセット設定
      詳細なオフセット設定
    5. タスク・タブのOKボタンを押すとモデル・ツリーのアセンブリー下の「Joints」に新たに直角ジョイントが追加されます。

  • 注意点

    なし

  • 参照

    Assembly CreateJointPerpendicular - FreeCAD Documentation(英語)
