FreeCAD スライダージョイントの作成

概要

動作	2つの形状が軸に沿って平行移動するように配置します。
アイコン
ショートカットキー	S
メニュー	[Assembly]-[Create Slider Joint]
ワークベンチ	アセンブリー

使用方法

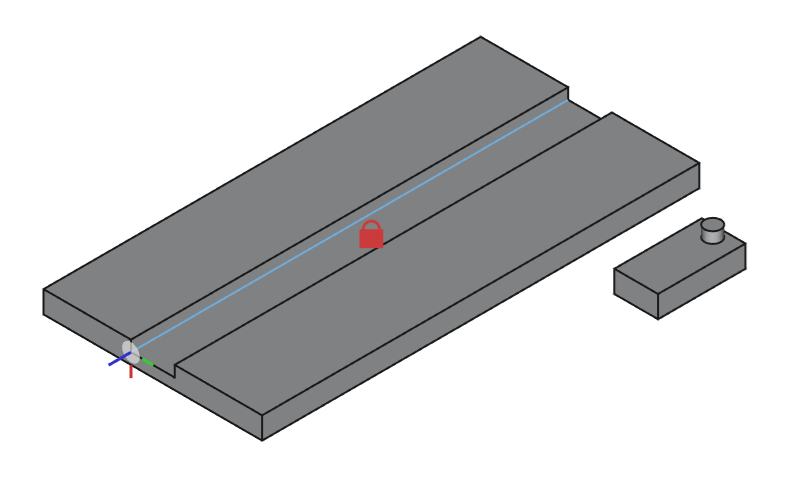

1. 配置する形状をあらかじめアセンブリーに追加しておきます。

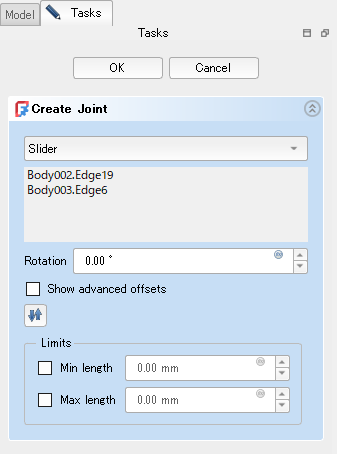

2. ツールバーからスライダージョイントの作成を選ぶと、スライダージョイントのダイアログがタスク・タブで開きます。

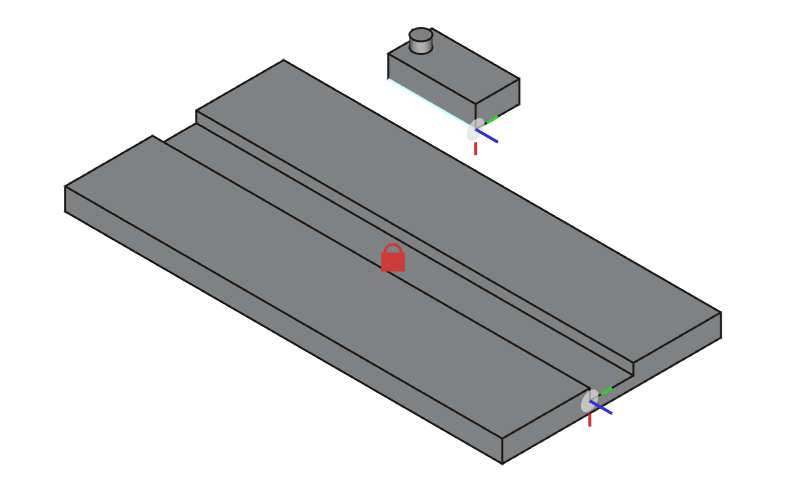

3. 配置する形状の点、線、または面を3Dビュー上で選択し、基準となる座標系を設定します。

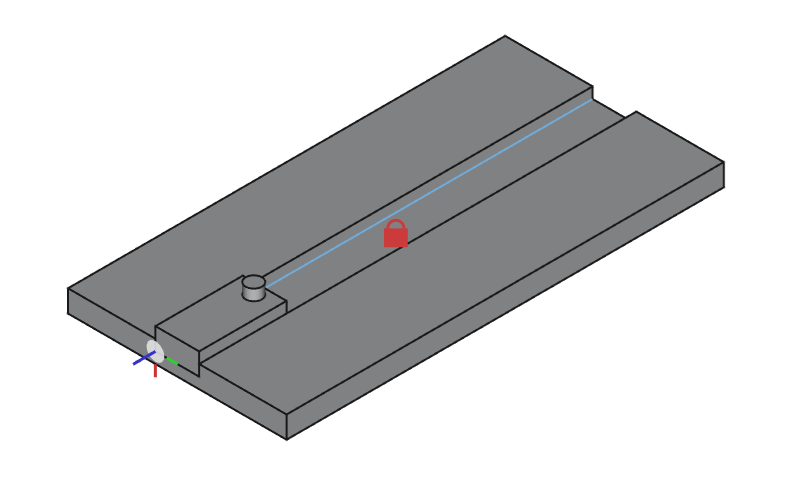

   選択を行なうとタスク・タブに選択要素（点、線、面）が入力され、3Dビュー上で形状の配置が行われます。3Dビュー上で形状をドラッグすると平行移動の様子を確認できます。

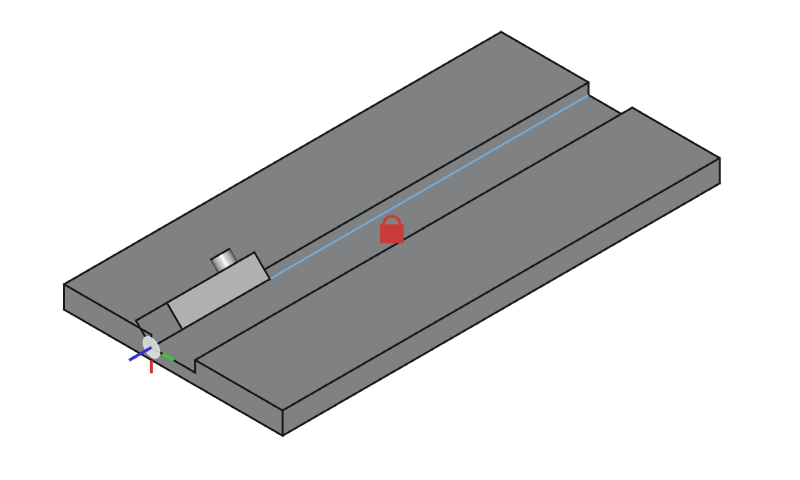

4. タスク・タブの「Rotation」に数値を入力すると2つの形状の軸周方向の相対位置を調整できます。

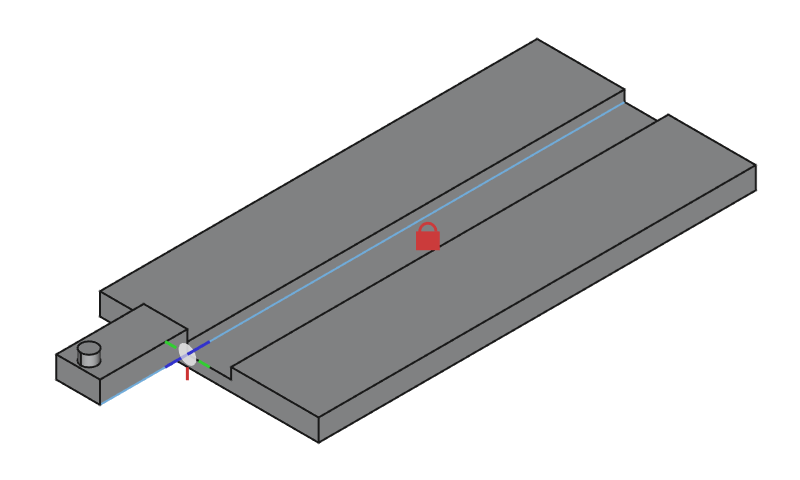

5. タスク・タブの反転ボタンをクリックすると配置の方向を反転できます。

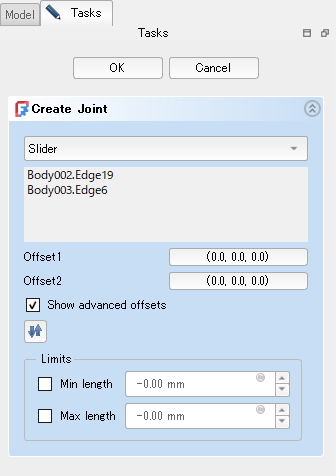

6. 3Dビュー上で形状をドラッグして移動させると、それに応じてタスク・タブの「Min length」「Max length」の値が変わります。それぞれのチェックボックスをチェックするとそこで最小移動位置、最大移動位置が固定され、平行移動の範囲を制限することができます。

7. タスク・タブのOKボタンを押すとモデル・ツリーのアセンブリー下の「Joints」に新たにスライダージョイントが追加されます。

注意点

なし
