FreeCAD チュートリアル 固有振動の計算(1/3)

FreeCAD 0.21

チュートリアル内容

L字型の留め具の固有値解析を行い、共振を起こしやすい振動数とその際の振動の様子を確認します。さらに形状の変更を行ってそれによる改善結果を確認します。

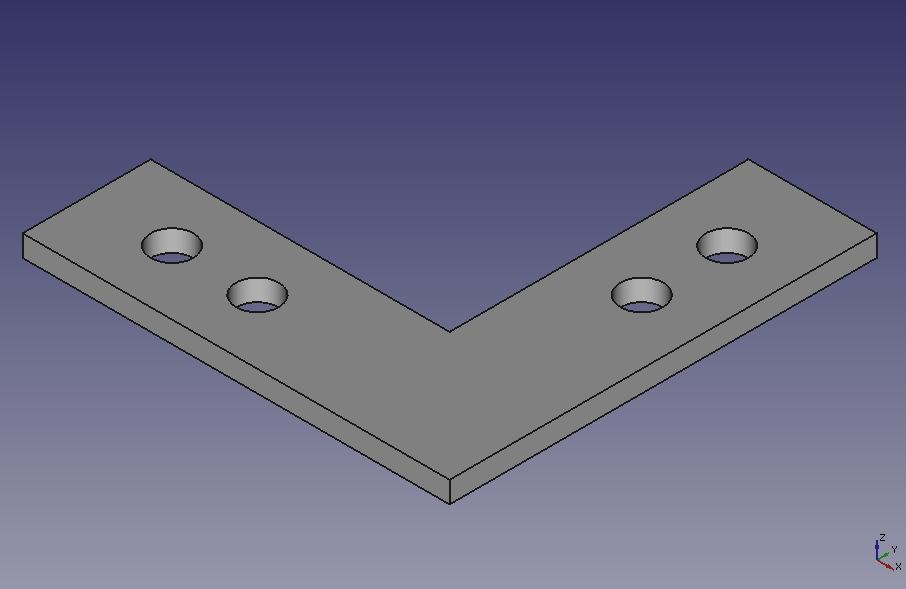

計算前の形状
計算前の形状
計算の結果
計算の結果の1例

形状の作成

  1. 新しいドキュメントの作成

    FreeCAD を起動し、新しいドキュメントを作成「新しいドキュメントを作成」アイコンします。

  2. スケッチ面の作成

    ワークベンチをパートデザインワークベンチWorkbench_PartDesignへ切り替え、新しいスケッチ平面を作成Sketcher_NewSketchします。

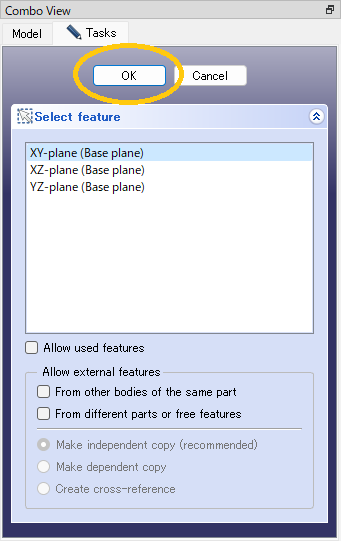

    パラメーターは変更不要です。スケッチ平面の作成ダイアログのOKをクリックします。

    スケッチ面の作成ダイアログ
    スケッチ面の作成ダイアログ
  3. スケッチの作成

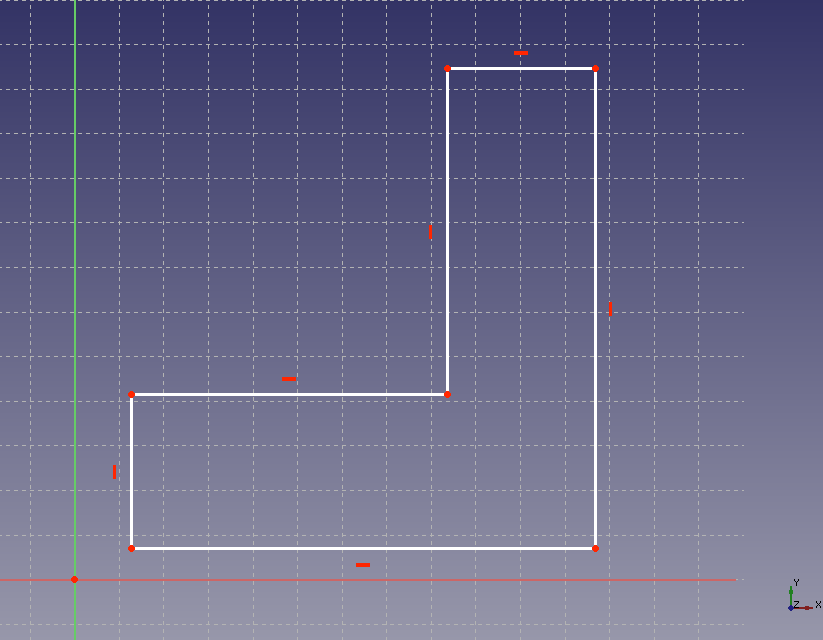

    連続線の作成Sketcher_CreatePolylineを選択し、留め具のおおまかな形を描きます。

    おおまかな形の作成
    おおまかな形の作成

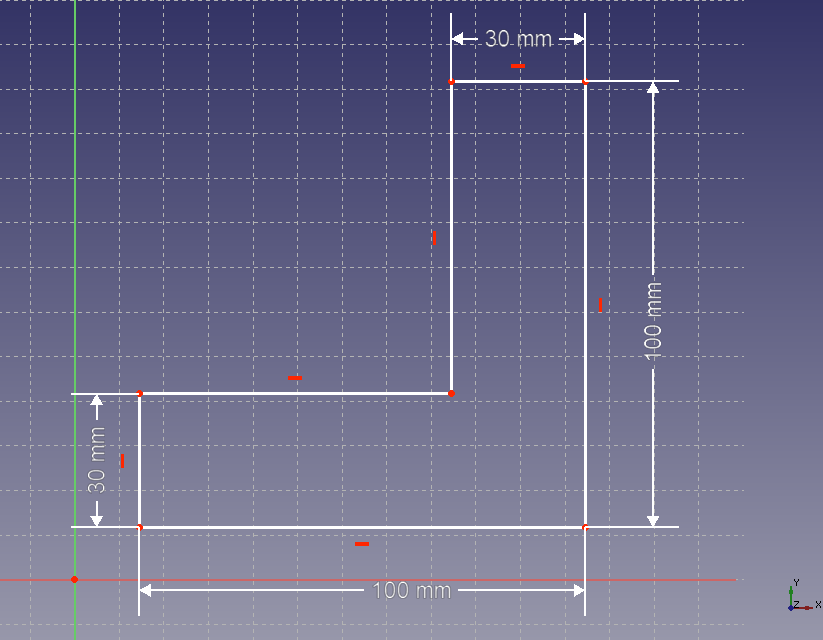

    水平距離拘束Constraint_HorizontalDistance、垂直距離拘束Constraint_VerticalDistanceを使用して、縦横の寸法を 100 mm、幅を 30 mm に拘束します。

    寸法の拘束
    寸法の拘束

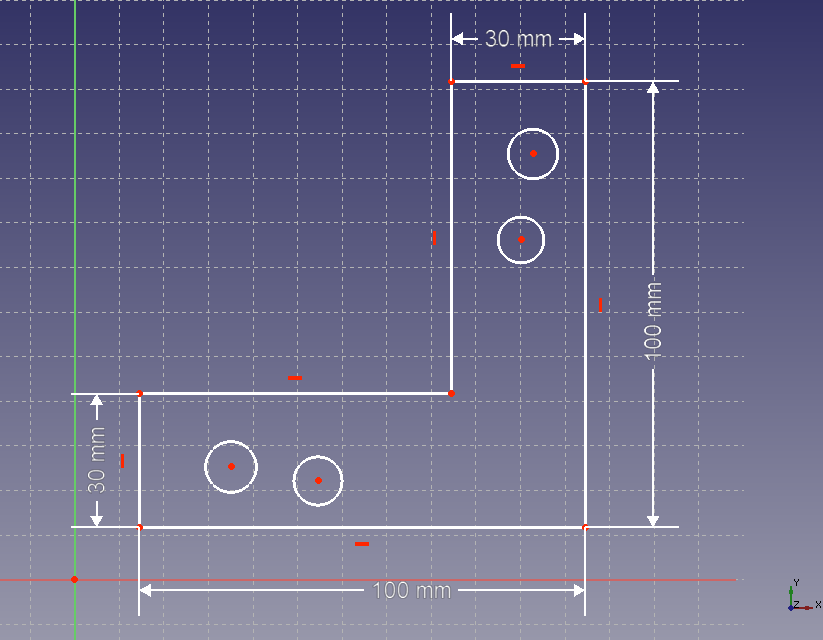

    ねじ留め位置として4カ所に円を作成Sketcher_CreateCircleします。

    折れ曲がり部の丸め
    ねじ留め位置に穴あけ

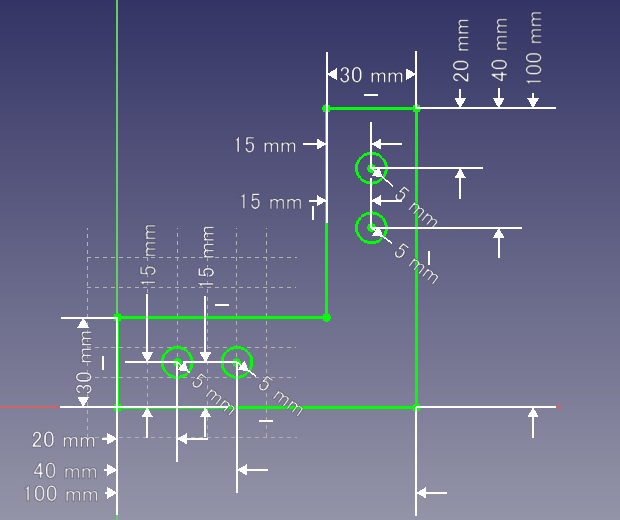

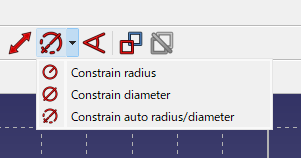

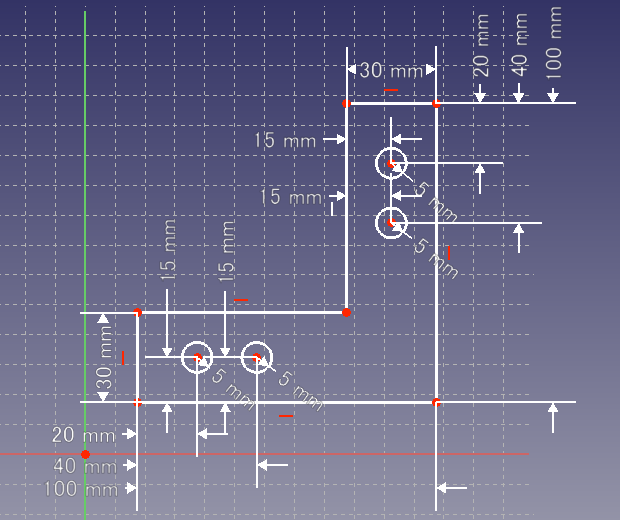

    半径拘束Constraint_Radiusを使用して円の半径を 5 mm に拘束し、さらに水平距離拘束Constraint_HorizontalDistance、垂直距離拘束Constraint_VerticalDistanceで下図のように円の中心位置を拘束します。

    半径拘束の選択
    半径拘束の選択
    丸め半径の拘束
    ねじ留め位置の拘束

    最後に一致拘束Constraint_PointOnPointを使用してスケッチ面原点とスケッチ左下部の点を一致させると、スケッチが完全拘束状態になり緑色で表示されるのでタスク・タブのCloseを押してスケッチ編集を終了します。

    ねじ留め位置への穴あけ
    完成したスケッチ
  4. 押し出し

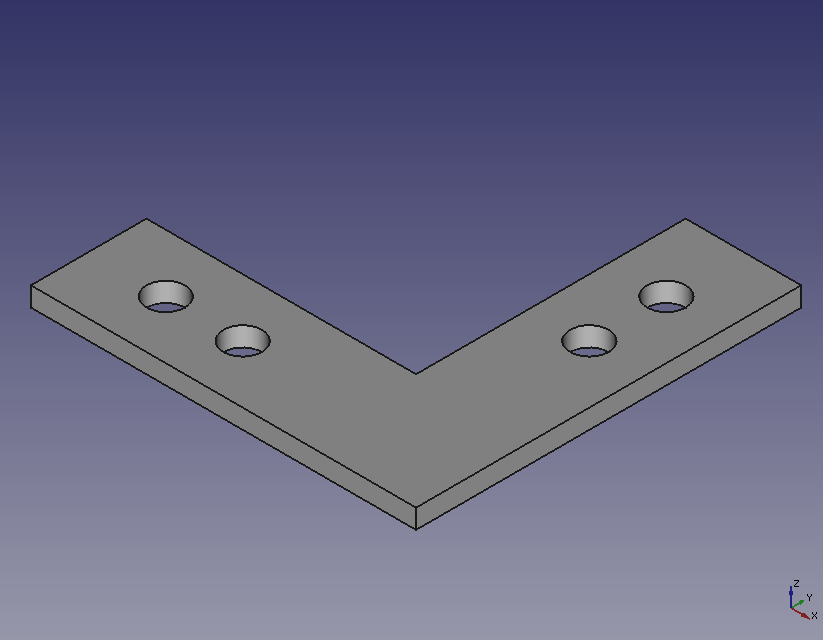

    垂直押し出しPartDesign_Padを使用して、作成したスケッチを押し出し寸法 5 mm で押し出すと解析対象となる形状ができあがります。

    解析対象となる形状
    解析対象となる形状

次に解析の設定を行います。
