FreeCAD チュートリアル 熱応力の計算（2/3）

条件設定

1. 解析ケースとメッシュの作成

   ワークベンチをFEMワークベンチへ切り替え、新しい解析を作成します。

2. 材料の設定

   解析対象の材料を設定します。材料設定を選択して形状の材質を設定します。「Material card」として「CalculiX-Steel」を選択し、OKをクリックしてダイアログを閉じます。



   材料としては他にもアルミニウム合金、鋼鉄、コンクリート、ガラス、PLA、木材などが用意されていますが、熱関係の物性が未定義のものもあるので注意が必要です。また任意の材質の物性値を設定することも可能です。

3. 固定条件の設定

   固定条件設定を選択します。Addボタンをクリックして追加モードにしてから3Dビューでねじ留め位置の面を選択すると条件が設定されます。ねじ留め位置2カ所とも設定が終わったらOKをクリックしてダイアログを閉じます。固定条件を設定した面には赤いピンのマークが表示されます。





4. 温度固定条件の設定

   温度固定条件を選択します。Addボタンをクリックして追加モードにしてから3DビューでY座標下側の先端面を選択すると条件が設定されます。条件を設定した面には温度固定条件用のマークが表示されます。

   ダイアログ下部にあるラジオボタンで「Temperature」を選び、温度（絶対温度）として「473.15 K」（摂氏200 ℃）を設定します。

   設定が終わったらOKをクリックしてダイアログを閉じます。





   注意：FreeCAD ver.21.1 時点では温度固定条件ダイアログに不具合があります。設定した温度が正しく反映されない場合があるのでその場合は下図のようにデータ・タブから設定を行います。



5. 熱伝達条件の設定

   熱伝達条件を選択します。Addボタンをクリックして追加モードにしてから3DビューでY座標上側の先端面を選択すると条件が設定されます。条件を設定した面には熱伝達条件用のマークが表示されます。

   ダイアログ下部にあるラジオボタンで「Surface Convection」を選び、「Film coefficient（境膜係数）」に「43.0 W/(m²・K)」を、「Ambient Temperature（周囲温度）」に「300.0 K」（摂氏26.85 ℃）を設定します。

   設定が終わったらOKをクリックしてダイアログを閉じます。なお条件が設定されていない面では熱の流入出が考慮されないことに注意が必要です。





6. 初期温度条件の設定

   初期温度条件を選択し、初期温度として「300.0 K」（摂氏26.85 ℃）を設定します。

   設定が終わったらOKをクリックしてダイアログを閉じます。



7. メッシュの作成

   解析対象となる形状（Body）をモデル・ツリー上で選択し、Netgenによるメッシュ作成を実行します。

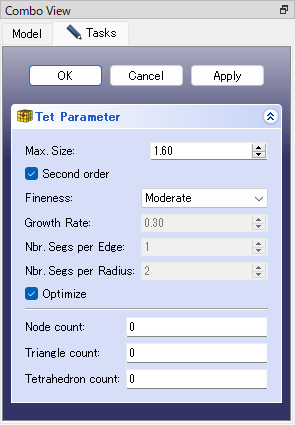

   タスク・タブで「Second order（2次精度）」にチェックが入っていることを確認します。これによって計算精度の高い（ただし計算量は多い）2次要素を使用できます。





   また形状の厚み方向（5 mm）に3層程度のメッシュ解像度でメッシュを作成したいので、「Max. Size」に「1.6」（≒5/3）と設定します。

   メッシュの粗さが「Moderate（中程度）」となっていることを確認してApplyをクリックします。3Dビューに表示されたメッシュに問題なければOKをクリックしてダイアログを閉じます。





   パラメーターは以下の通りです。

   パラメーター

   Max. Size	要素の最大サイズ
   Second order	2次要素を生成するかどうか
   Fineness	メッシュの粗さ。「非常に粗い」、「粗い」、「中程度」、「細かい」、「非常に細かい」、「ユーザー定義」の6種類。
   Growth Rate	隣接メッシュの変化率
   Nbr Segs per Edge	エッジあたりの分割数
   Nbr Segs per Radius	半径あたりの分割数
   Optimize	最適化をおこなうかどうか

8. 設定後のモデル・ツリー

   設定した材料、条件はモデル・ツリーの「Analysis」の下に追加されます。設定条件を変更する場合はモデル・ツリー上のアイテムをダブルクリックで開いて変更を行います。設定条件を削除する場合は選択した状態でDeleteキーを押して削除します。



計算実行

モデル・ツリー上の「SolverCcxTools」をダブルクリックすると解析実行ダイアログが表示されます。

解析の種類として「Thermo mechanical」を選択します。

「Write .inp file」をクリックして入力用ファイルを書き出した後、「Run CalculiX」をクリックすると計算が開始します。計算が正常終了するとダイアログ下部のテキストエリアに「CalculiX done without error!」、「Loading result sets...」と表示されるのでCloseをクリックして解析実行ダイアログを閉じます。

計算が終わるとモデル・ツリーには解析結果として「CCX_Results」「Pipeline_CCX_Results」「ccx_dat_file」が追加されます。

次に解析結果の確認を行います。
