2次元輪郭からの3次元メッシュ作成と流体解析
ケース
$FOAM_TUTORIALS/mesh/foamyQuadMesh/OpenCFD
概要
輪郭情報から foamyQuadMesh を使用して2次元メッシュを作成し、さらに extrude2DMesh で押し出して3次元メッシュを作成します。またメッシュ作成後に圧縮性流体解析を行います。
形状の輪郭はディレクトリ constant/triSurface 内の opencfd_text.stl、opencfd_box.stl で定義されています。2次元メッシュ作成の設定はファイル system/foamyQuadMeshDict で、押し出しはファイル system/extrude2DMeshDict で設定されています。
輪郭形状
流体は X 座標最小面から流速 (3, 0, 0) m/s で流入し、 X 座標最大面から流出します。
メッシュは以下の通りで、メッシュ数は109069です。
2次元メッシュ
2次元メッシュ（拡大）

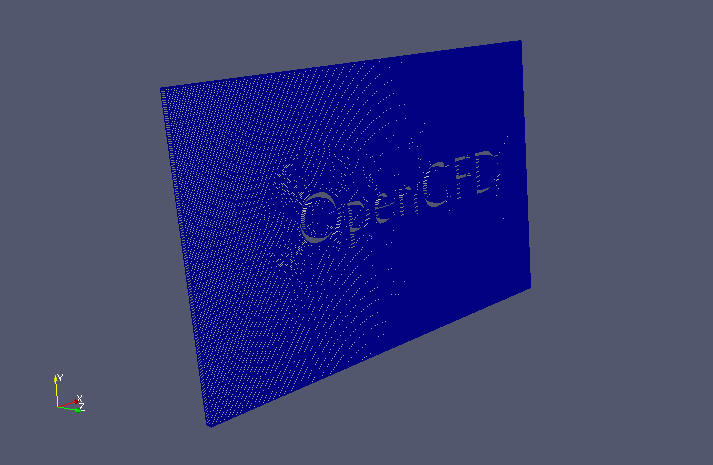

3次元メッシュ

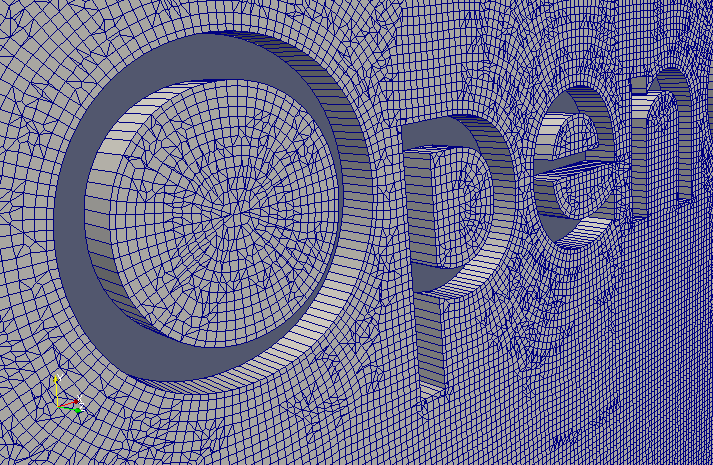

3次元メッシュ（拡大）
計算結果は以下の通りです。

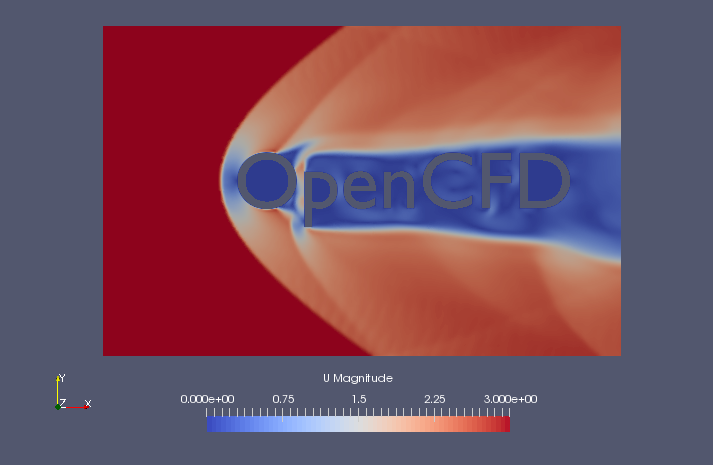

流速（U）
実行コマンド
cp -r $FOAM_TUTORIALS/mesh/foamyQuadMesh/OpenCFD OpenCFD
cd OpenCFD
# メッシュ作成
cp system/controlDict.mesher system/controlDict
surfaceFeatureExtract
foamyQuadMesh -overwrite
extrude2DMesh -overwrite polyMesh2D
checkMesh -allGeometry -allTopology -constant -noZero
# 流体解析
cp system/controlDict.rhoCentralFoam system/controlDict
cp -r 0.orig 0
decomposePar
mpirun -np 8 rhoCentralFoam -parallel
reconstructPar
paraFoam
cd OpenCFD
# メッシュ作成
cp system/controlDict.mesher system/controlDict
surfaceFeatureExtract
foamyQuadMesh -overwrite
extrude2DMesh -overwrite polyMesh2D
checkMesh -allGeometry -allTopology -constant -noZero
# 流体解析
cp system/controlDict.rhoCentralFoam system/controlDict
cp -r 0.orig 0
decomposePar
mpirun -np 8 rhoCentralFoam -parallel
reconstructPar
paraFoam
計算時間
- メッシュ作成：7分21.28秒 ※シングル
- 解析：10分7.5秒 ※8並列
※Inter(R) Core(TM) i7-2600 CPU @ 3.40GHz 3.40GHz
