レイヤーメッシュの設定

更新:2019/6/25

物体表面では流れが遅くなり、表面からの距離に従って流速分布(境界層)が生じます。この流速分布の効果を精度良く再現できるように物体表面に層状のメッシュを作成します。

物体表面の流速の分布
物体表面の流速の分布

「メッシュ」ページの「レイヤーメッシュ設定」でレイヤーメッシュの厚み比率、層数を設定します。厚み比率は体積メッシュに対する比率です。例えばレイヤーメッシュ5層で体積メッシュ1メッシュ分となるように厚さを設定にしたければ「厚み比率」を「0.2(=1/5)」と指定します。

設定ボタンを押すとレイヤー層数条件が追加されます。設定を削除したい場合には作成した条件(青い四角形)の右上の×を押します。

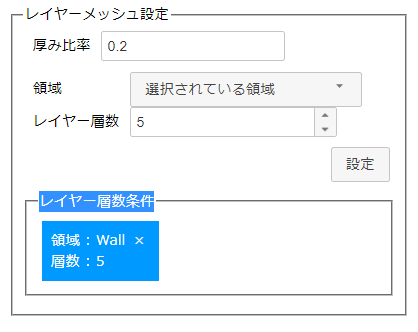

「メッシュ」ページの「レイヤーメッシュ設定」
「メッシュ」ページの「レイヤーメッシュ設定」
パイプの内壁にレイヤーメッシュを5層作成
内壁面に厚み比率0.2でレイヤーメッシュを5層作成
