縮小流路

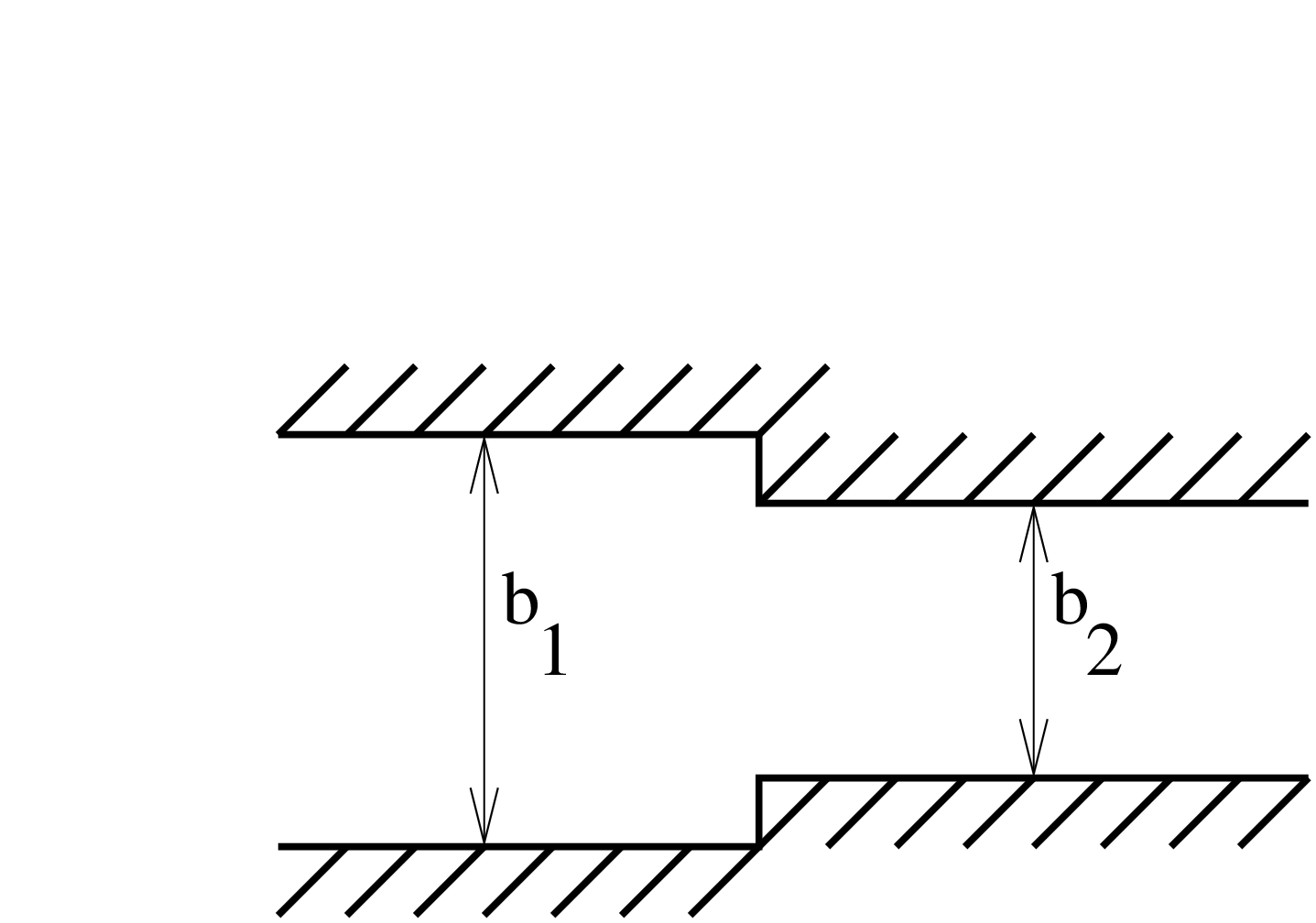

**図106:** 縮小流路の形状
$\begin{figure}\epsfig{file=Channelcontraction.eps,width=9cm}\end{figure}$

縮小流路の形状は図106に示す通りです（上から見た図）。縮小流路は実際には不連続ですが、短い架空長さの傾斜が挿入されなければなりません。この傾斜には隣接流路の傾斜の平均値を使用することができます。以下の定数を *FLUID SECTION,TYPE=CHANNEL CONTRACTION カードの下の行で指定する必要があります：

上流側の幅 b₁
傾斜 S₀（S₀<-1 の場合、ゼロが使用されます）
長さ L（L<0 の場合、要素の端点座標から長さが計算されます）
下流側の幅 b₂≤b₁

サンプルファイル: channel9、channel11

guido dhondt 2016-03-08
