FreeCAD 水平距離拘束

FreeCAD 0.20
  • 概要

    動作指定された2点、または直線の水平方向の距離を拘束します。
    アイコンConstraint_HorizontalDistance
    ショートカットキーL
    メニュー[Sketch]-[Sketcher constraints]-[Constrain horizontal distance]
    ワークベンチスケッチャー
  • 使用方法

    相対距離を拘束

    1. スケッチ形状から2点、または直線を選択して水平距離拘束Constraint_HorizontalDistanceを実行するとその位置で水平距離が拘束されます。

      直線の水平距離の拘束

      Constraint_HorizontalDistance1
      拘束前
      Constraint_HorizontalDistance2
      拘束後

      2円の水平距離の拘束

      Constraint_HorizontalDistance3
      拘束前
      Constraint_HorizontalDistance4
      拘束後
    2. スケッチ形状上に表示されている寸法数字をクリックするとダイアログが表示されます。距離を入力することで拘束距離を変更することが可能です。

      寸法入力用のダイアログ
      寸法入力用のダイアログ

    絶対距離を拘束

    1. スケッチ形状から1点を選択して水平距離拘束Constraint_HorizontalDistanceを実行すると原点からの水平距離が拘束されます。

      Constraint_HorizontalDistance5
      拘束前

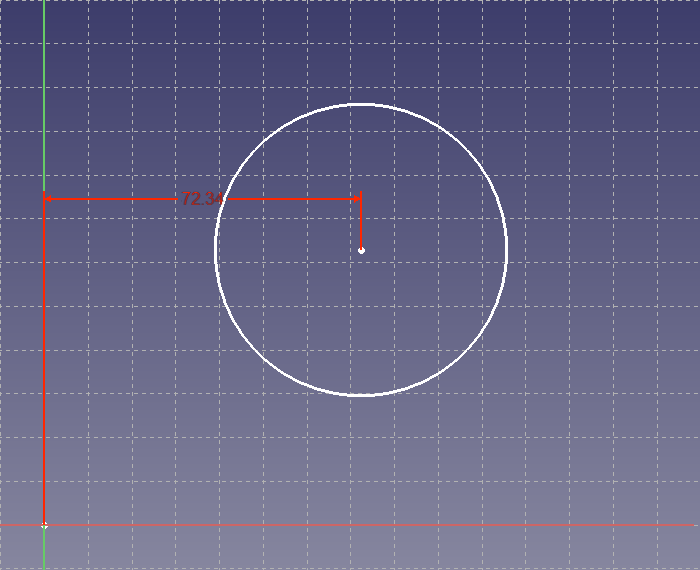

      Constraint_HorizontalDistance6
      拘束後
    2. スケッチ形状上に表示されている寸法数字をクリックするとダイアログが表示されます。距離を入力することで拘束距離を変更することが可能です。

      寸法入力用のダイアログ
      寸法入力用のダイアログ
  • 注意点

    なし

  • 参照

    Sketcher ConstrainDistanceX - FreeCAD Documentation(英語)
