FreeCAD エッジの分割

概要

動作	指定した点で直線、円弧を分割します。
アイコン
ショートカットキー	G, Z
メニュー	[Sketch]-[Sketcher geometries]-[Split edge]
ワークベンチ	スケッチャー

使用方法

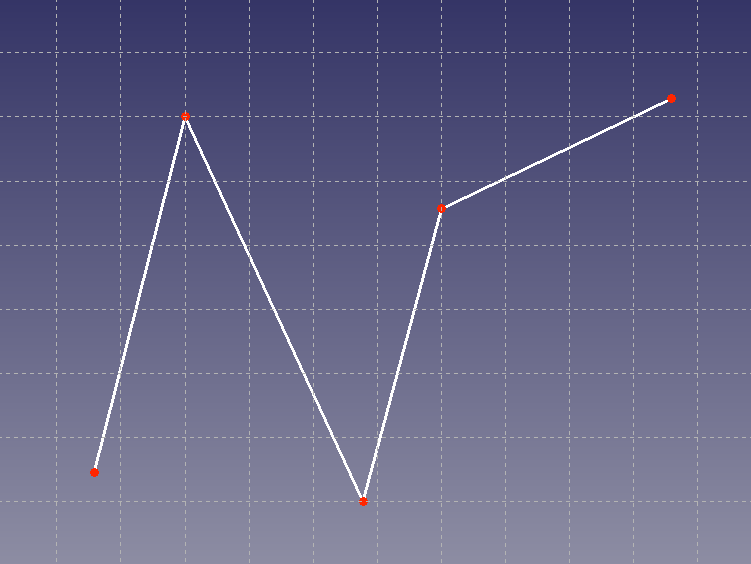

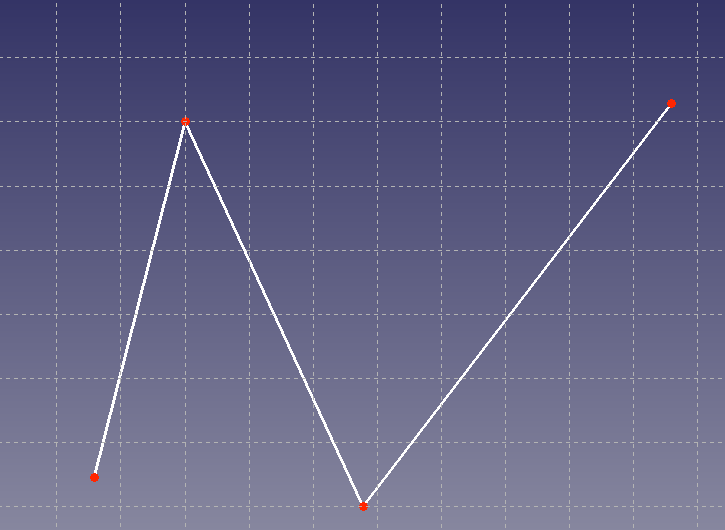

1. ツールバーから分割を選び、分割したいエッジをクリックすると分割点が作られます。

2. 右クリックで分割モードが終了します。分割点をドラッグするとそれに応じてスケッチも変形します。





注意点

• バージョン0.20では分割できるのは直線と円弧のみです。楕円弧、双曲線、放物線、B-スプライン曲線は分割できません。
• 分割前のエッジが拘束されている場合、一部の種類の拘束は分割後に除去されることがあります。
