FreeCAD チュートリアル 簡易車体モデル（1/3）

チュートリアル内容

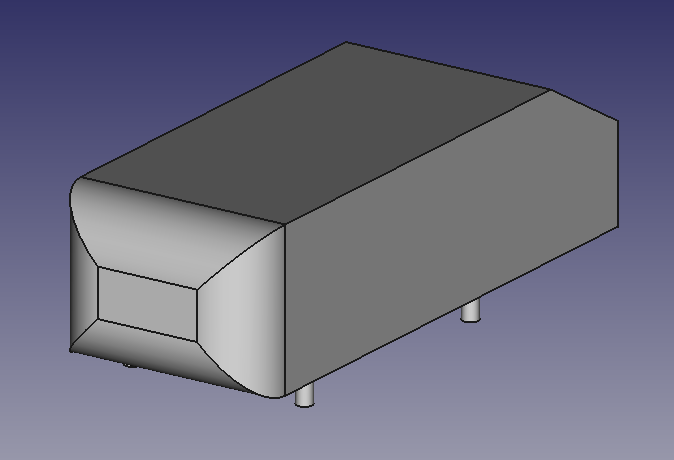

作るもの・・簡易車体モデル Ahmed body

簡易車体モデル「Ahmed body（アーメッドボディ）」は自動車を極端に簡易化した車体モデルで、風洞実験や数値流体解析のベンチマークでよく使用されます。

1984年に発表された論文（S.R. Ahmed, G. Ramm, G. Faltin, "Some Salient Features Of The Time-Averaged Ground Vehicle Wake", SAE-Paper 840300 （1984））で提案された形状です。

マウス操作

基本形状の作成

1. 新しいドキュメントの作成

   FreeCADを起動し、新しいドキュメントを作成します。

2. スケッチ面の作成

   ワークベンチをパートデザインワークベンチへ切り替えます。

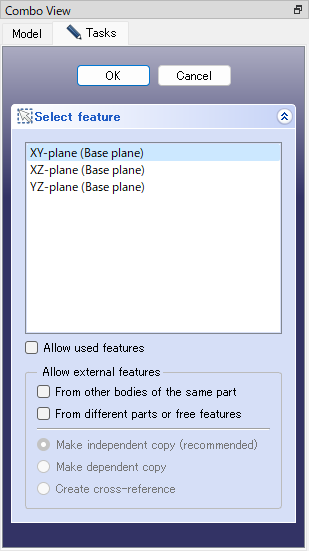

   新しいスケッチ面の作成を実行し、スケッチ面の作成ダイアログでXY平面を選択してOKをクリックします。



3. スケッチの作成

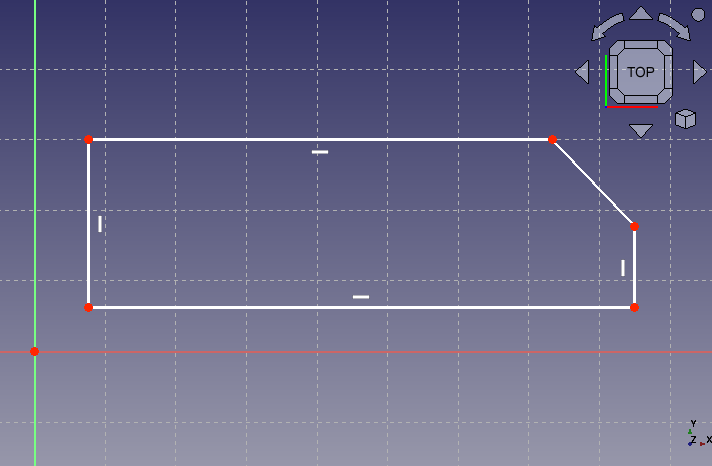

   連続線の作成を選択し、おおまかなスケッチを作成します。右クリックで連続線の作成を終了します。



4. スケッチの拘束

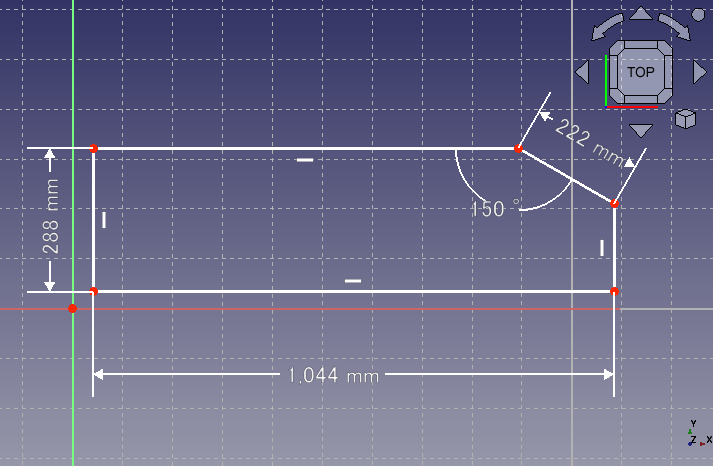

   垂直距離拘束、水平距離拘束、距離拘束を使用して下図のように寸法をそれぞれ 288 mm、1044 mm、222 mm に拘束します。

   ツールを選択後、辺をクリックするとダイアログが表示されるので数値を入力して設定します。右クリックで各ツールが終了します。



   さらに角度拘束を使用して後部の傾斜角度を 150° に設定します。

   ツールを選択後、2辺をクリックするとダイアログが表示されるので数値を入力して設定します。右クリックでツールが終了します。

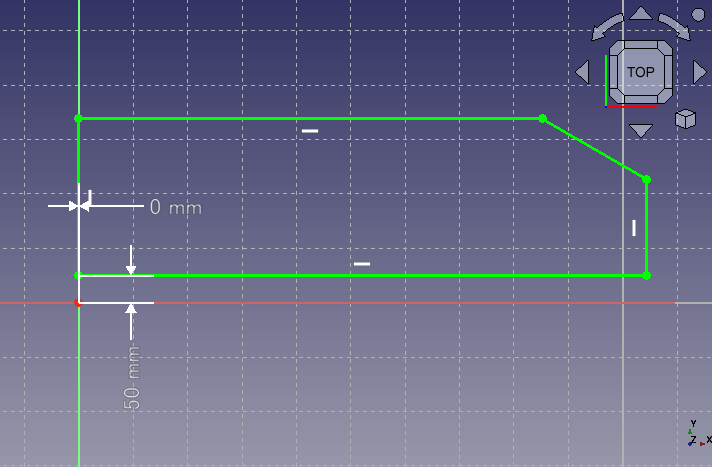

   座標拘束を使用して左下隅の点を座標 (0, 50) mm に拘束します。

   ツールを選択後、点をクリックするとその位置に点が拘束されます。3Dビュー上の座標値をダブルクリックするとダイアログが表示され座標を変更できます。右クリックでツールが終了します。

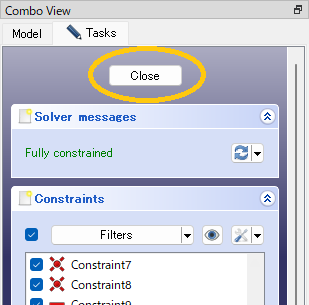

   スケッチが完全拘束状態になり、緑色に変わったらダイアログのCloseをクリックしてスケッチ編集を終了します。視点が3D表示用に切り替わるので、スケッチが視界から外れる場合は視点のフィットで視点を調整します。



5. 立体化

   モデルツリー上で作成したスケッチを選び、押し出しを実行します。

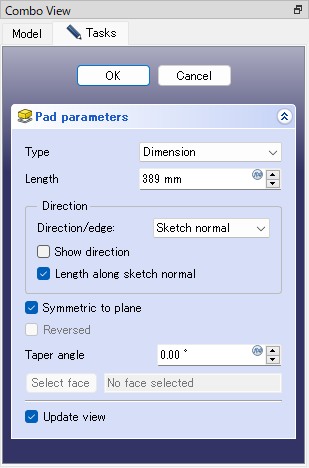

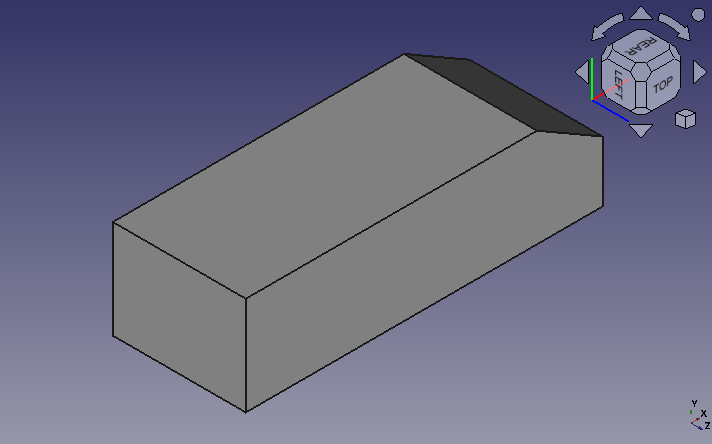

   ダイアログで押し出し長さを 389 mm に設定し、「Symmetric to plane（面に対して対称）」にチェックしてからOKをクリックするとスケッチ面の両側にスケッチが押し出されて立体化されます。
