10節点テトラ要素(C3D10)

C3D10は汎用のテトラ要素(4積分点)です。形状関数については[78]で確認することができます。 節点番号は図53の通りです。

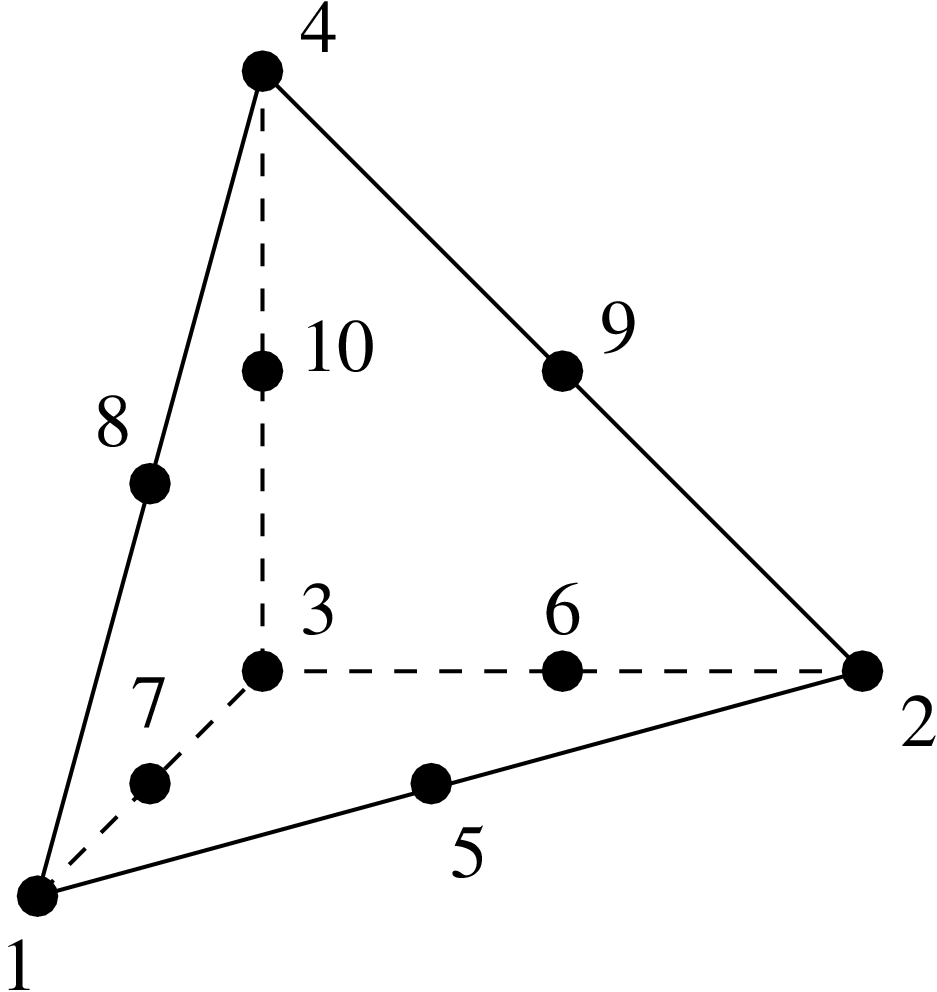

図53: 10節点テトラ要素
\begin{figure}\epsfig{file=C3D10.eps,width=10cm}\end{figure}

この要素は非常に良い挙動を示し、すばらしい汎用要素です。ただし自由度の数が同じ場合にはC3D20R要素の方がさらによい結果を出します。 C3D10要素が魅力的なのは完全に自動化されたテトラ・メッシャーが存在するためです。



guido dhondt 2016-03-08
