FreeCAD 楕円体の減算

概要

動作	3つの半径、3つの角度を設定できる楕円体を作成し、既存形状から取り除きます。
アイコン
ショートカットキー	なし
メニュー	[Part Design]-[Create subtractive primitive]-[Subtractive Ellipsoid]
ワークベンチ	パートデザイン

使用方法

1. 他の形状が存在している状態で楕円体の減算を実行するとコンボビューのタスク・タブに楕円体の設定ダイアログが、また3Dビューに形状のプレビューが表示されます。※楕円体の減算を行なう場合は必ず他の形状が存在している必要があります。

   楕円体の設定ダイアログ

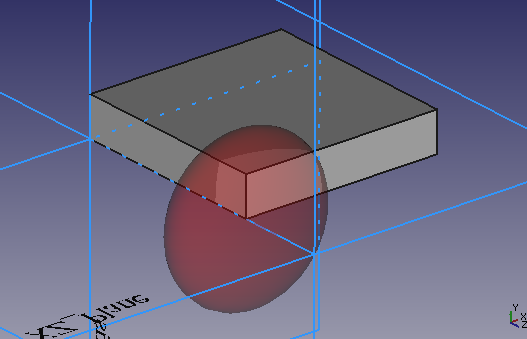

   形状のプレビュー

2. まず3つの半径、3つの角度を設定します。

   3つの半径、3つの角度の設定

3. 次にアタッチメント設定で、座標系や既存形状に対して形状をどのように配置するかを設定します。

   例えば3Dビュー上で既存の形状の面をクリックしてからアタッチメントモードで「XY on plane」を選択すると、その面に接するように作成する形状が配置されます。さらにオフセット値を設定すれば基準となる面からの位置を指定することも可能です。

   モード「XY on plane」
   オフセット値の設定

   既存の形状に依存させる必要がない場合はアタッチメントモードで「Deactivated」を選択します。アタッチメント設定の詳細については形状のアタッチを参照してください。

4. ダイアログのOKボタンをクリックすると既存の形状から楕円体と重なる部分が切り取られます。

   プレビュー
   楕円体が切り取られた結果形状

注意点

• 形状の減算を行なう場合は必ず他の形状が存在している必要があります。

• 処理実行後にパラメーターを変更する場合はコンボビューのデータ・タブで直接編集するか、または処理結果アイテムをモデルツリー上でダブルクリックして再度ダイアログで設定を行ないます。

  コンボビューのデータ・タブ
