FreeCAD 角度寸法(2)

FreeCAD 0.19
  • 概要

    動作指定された3点の作る角の角度寸法を図面に記入します。
    アイコンTechDraw_3PtAngleDimension
    ショートカットキーなし
    メニューなし
    ワークベンチテックドロー
  • 使用方法

    2次元図面から3点をクリック選択して角度寸法の追加TechDraw_3PtAngleDimensionを実行すると角度寸法が図面に追加されます。

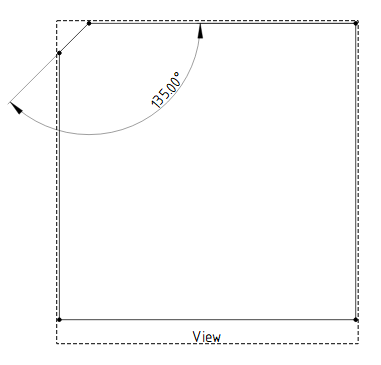

    TechDraw_Dimension_Angle1
    角度寸法の追加

    寸法の位置を変更したい場合は図面上でドラッグするか、モデルツリー上で寸法を選択してコンボビューのデータ・タブで変更します。

    また寸法の色、フォント、サイズなどを変更したい場合はコンボビューのビュー・タブで変更します。

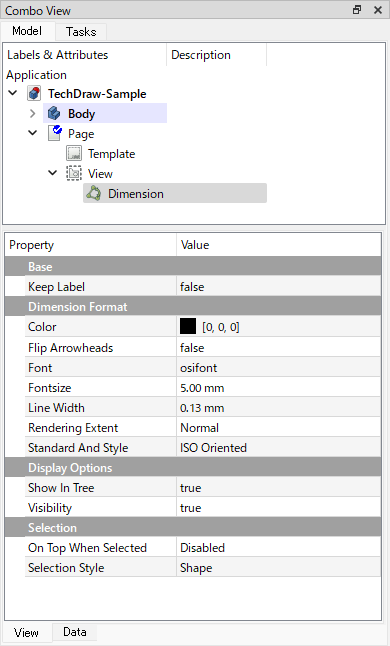

    TechDraw_Dimension_Angle_viewtab
    角度寸法のビュー・タブ
  • 注意点

    2次元図面上で計測した寸法ではなく、3次元形状の寸法そのままの値を表示したい場合は寸法を3次元形状とリンクTechDraw_Dimension_Linkします。

  • 参照

    TechDraw 3PtAngleDimension - FreeCAD Documentation(英語)
