FreeCAD 半径寸法

FreeCAD 0.17
  • 概要

    動作指定された円、円弧の半径寸法を図面に記入します。
    アイコンTechDraw_Dimension_Radius
    ショートカットキーなし
    メニューなし
    ワークベンチテックドロー
  • 使用方法

    2次元図面から円、またはを円弧をクリック選択して半径寸法の追加TechDraw_Dimension_Radiusを実行すると半径寸法が図面に追加されます。

    TechDraw_Dimension_Radius1半径寸法の追加

    寸法の位置を変更したい場合は図面上でドラッグするか、モデルツリー上で寸法を選択してコンボビューのデータ・タブで変更します。

    また寸法の色、フォント、サイズなどを変更したい場合はコンボビューのビュー・タブで変更します。

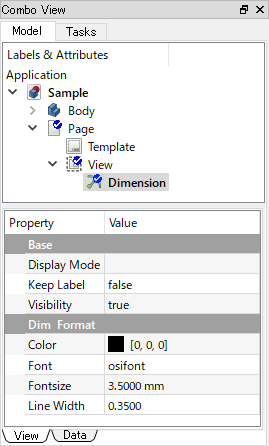

    TechDraw_Dimension_Radius_viewtab半径寸法のビュー・タブ
  • 注意点

    2次元図面上に円弧部が正射影されていない場合は表示されません。また2次元図面上で計測した寸法ではなく、3次元形状の寸法そのままの値を表示したい場合は寸法を3次元形状とリンクTechDraw_Dimension_Linkします。

  • 参照

    TechDraw Dimension Radius - FreeCAD Documentation(英語)
