第十九類 ジェニーバ・ストップ Geneva Stop. 及び之に類する機構

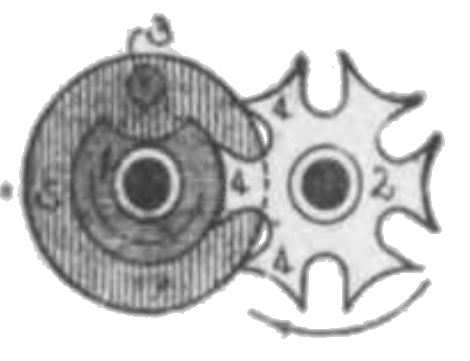

ピン 3 の突出する円板 5 に欠円板 1（中心 3 の円弧に欠く）を重ねて同軸 1 に取付く。1 の円周部がヒレ 4 に触れつつ廻る間は 2 は静止するがピン 3 が 4, 4 間の溝に入るや 2 はヒレ一枚だけ廻されて（之を送ると言う）次のヒレ 4 が 1 の円周に触る。即ち軸 1 の一回転において 2 は長時間静止し短時間に歯一枚だけ送らる。もし 2 の歯間に一ヶ所溝なき個所を造るときはピン 3 とその部分と衝突するまで廻るもそれ以上は廻らず。この仕掛を懐中時計のバネ巻き止装置に用いたり。

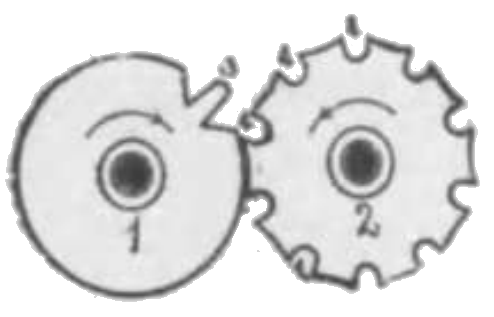

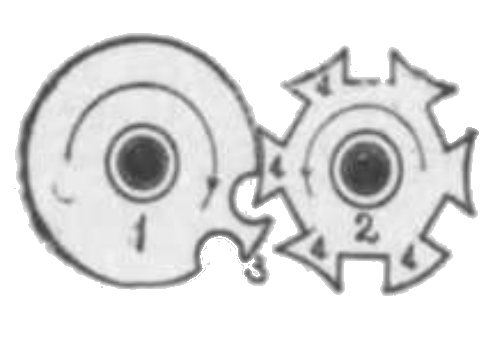

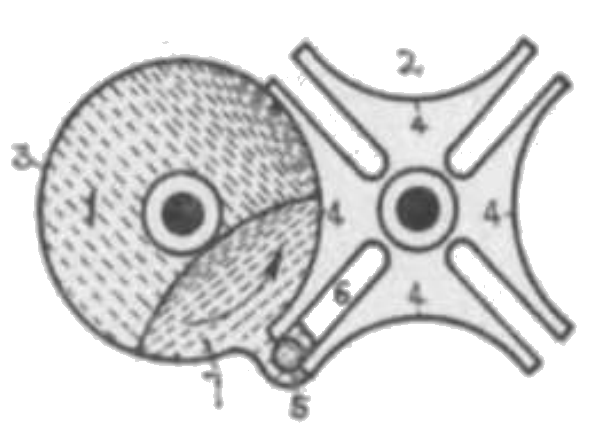

1 が回転中その円弧部分が 2 のヒレ 4 に触るる間は 2 は静止するもカム 3 が 4, 4 間の切欠部に入るや 2 は歯一枚だけ送らる。

1 の一回転中カム 3 が 4 の切欠部に入るときのみ 2 は被動せられてヒレ一枚だけ送らるるがその他は静止す。(471) の変態なり。

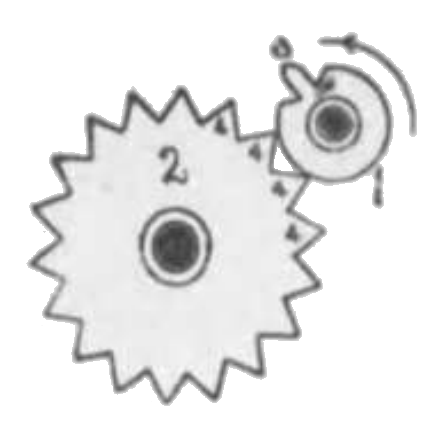

(472) の変態なり。歯車 2 の山形の歯も 4, 4 が 1 の円周部を挟む間は 1 が廻るも 2 は静止するがカム 3 が歯 4 に触るる短時間に 2 は歯一枚だけ送らる。

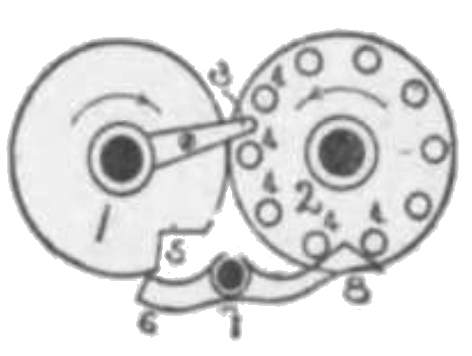

1 の回転中その円周部がカム 7 の左端 6 に触るる間は右端 8 はピン 4, 4 の間に食い込みてピン車 2 の回転を防ぐ。カム 3 が 4 に触れ之を動かさんとするに当たり 6 は切欠部 5 に落るによりピン車 2 はピン一本だけ送られ 3, 4 が外づるる際は 6 は 5 より出でて再び 1 の円周部に触るるに至りこの間 2 は静止す。

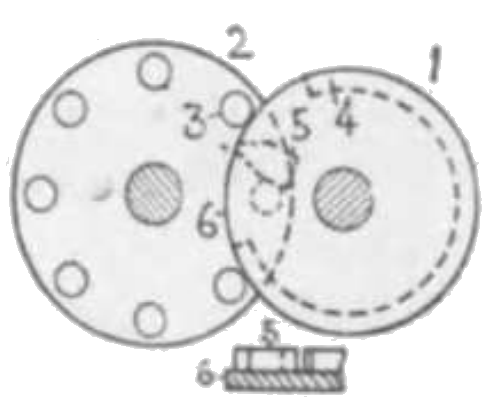

特種構造を示す。円板 1 の周は 4 の如く縁付けられカム 5 の両側が切欠かる。円板 3 には八個のピン 3 が出でその長は円板 1 の下を通過し得る程度なり。1 の一回転に 2 をピン一本ずつ送る。

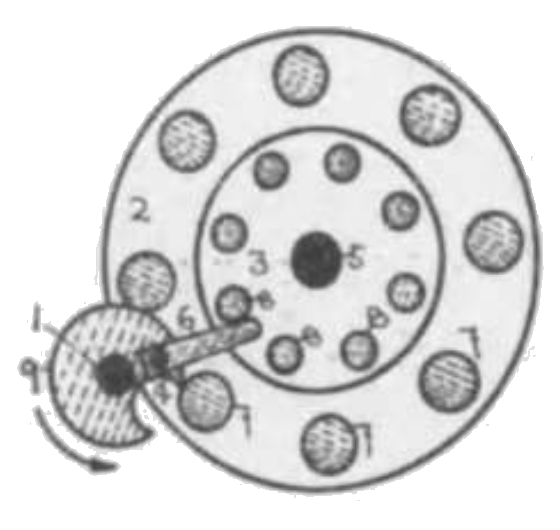

2, 3 はピン車にして軸 5 と一体をなす。5 の並行軸 1 に取付く円板 9 の 4 は円板の一ヶ所が半径方向に切り取られて溝を為しピン 7 が之に入り得。又 9 と一体をなす指 6 はピン 8 と組みピン 7 が溝 4 に向うときに 6 が 8 を押す様に仕組む。9 が矢の方向に一回転するときはピン車 2, 3 は八分一回転で送らる。ピン車 2 に右廻りするモーメントが加わる場合は 6, 8 の組合を要せず。

本図も亦ジェニーバ・ストップの一設計なり。動者 1 の円弧と 2 の魚尾形カムの接触が外づるるや三枚の歯が噛みて 1, 2 は共に廻り再び 2 が静止す。即ち 1 の連続回転に対して 2 は間欠運動をなす。

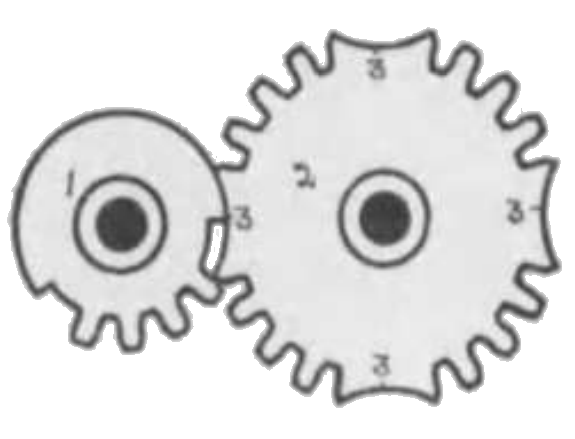

車 1 の四回転に対して車 2 が間欠的に四回休む一回転をなす。本図は被動車の魚尾片の数少なき場合の例なり。

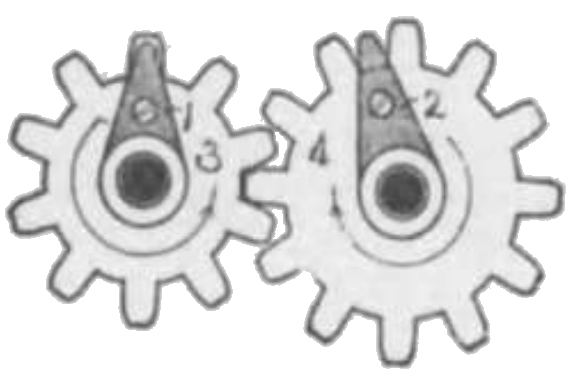

歯車 3 は十枚、歯車 4 は十二枚の歯数を有す。左側の歯車 3 を矢の方向に六回廻すときは右側の歯車 4 は五回廻りて両者に付属するカム 1, 2 が衝突して回転し能わざるに至る。即ち歯車 3 の最大回転限度は六回なり。両者の歯数を変ずる事によりて回転限度を種々に変じ得。

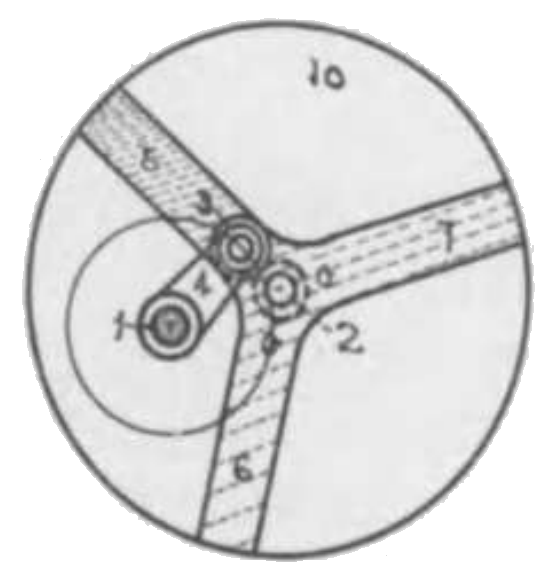

円板 10 の中心 2 より放射する三条の溝 5, 6, 7 あり。クランク 1 のクランク・ピン上を廻るコロ 3 が之を緩み少なく通過し得。軸 1 の連続三回転は三回の休息をなす一回転を円板 10 に与う。1, 2 が同一方向に廻るにより逆転ジェニーバ・ストップの名あり。

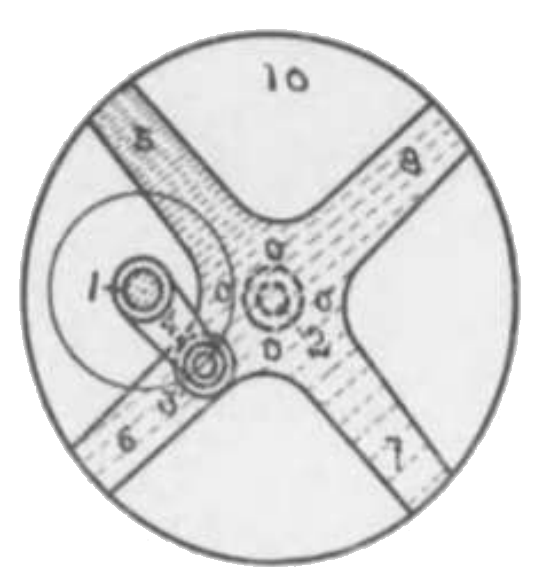

上者と同様の設計にして円板 10 の面は四条の放射溝 5, 6, 7, 8 あり。軸 1 の連続四回転は円板 10 に四回休息する一回転を与う。

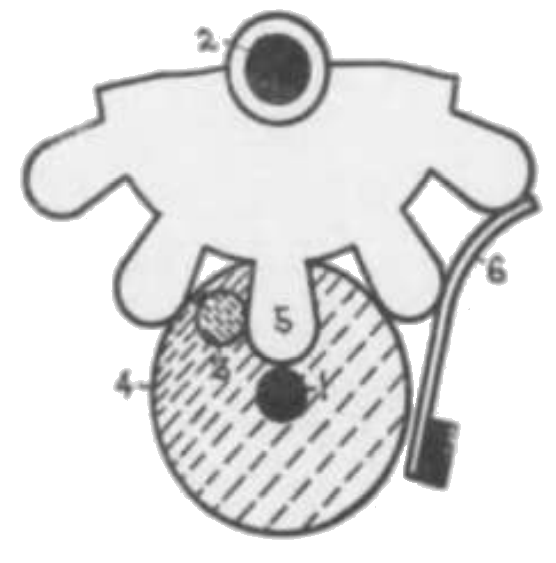

1 の連続三回転は 2 を一回転せしむるがその間三回休息す。(479.1) と比較して異形なり。

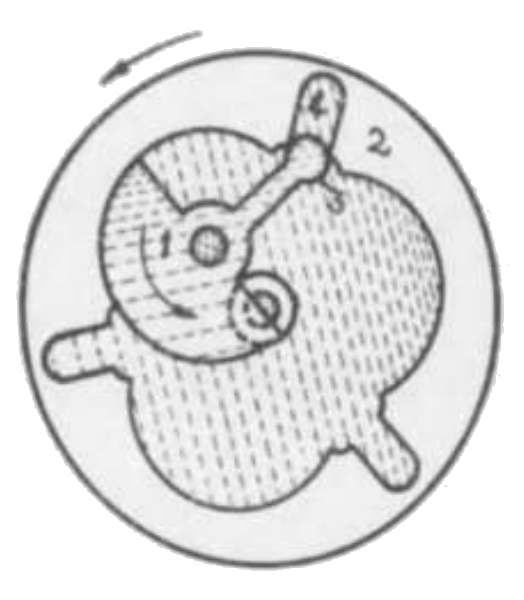

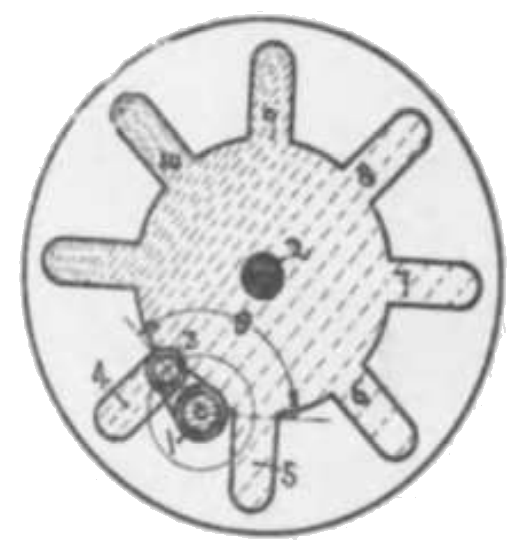

4 ないし 11 は車 2 の輪周の放射状溝なり。紙面の前にある固定軸 1 のクランク・ピン 3 は 4 に入りて左廻し車 2 を左廻して 4 を 5 の位置に移し之より 3 が抜け出で θ だけ回転する間は車 2 は静止す。斯くして 1 の連続八回転は八回休息する一回転を 2 に与う。

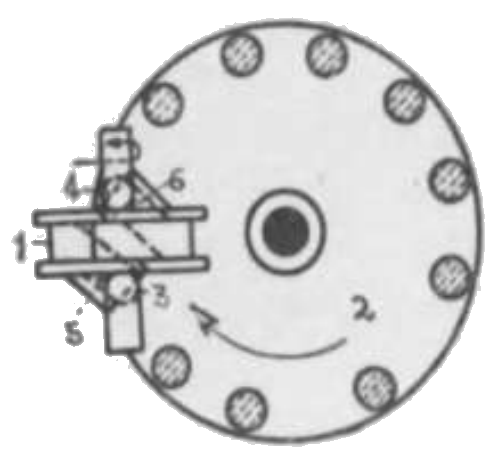

カム車 1 は縁付円柱にしてやや並行な斜路 5, 6 を有す。2 はピン車にして 1 の矢示の回転においてピン 3 は溝 5 に吸込まれ同時にピン 4 は溝 6 より吐出さる。斯くして後ピン 5 が 1 の円柱溝を通過する間車 2 は静止す。1 の回転によりて車 2 はピン間だけ送られて後は静止す。
