交差、分岐

気体質量流量が3つの分岐に別れる要素です（図91を参照）。この要素は以下の定数で表されます（*FLUID SECTION, TYPE=CROSS SPLIT カードの下の行で順に指定されます）

分岐0として定義された気体パイプ要素のラベル
分岐1として定義された気体パイプ要素のラベル
分岐2として定義された気体パイプ要素のラベル
分岐3として定義された気体パイプ要素のラベル
分岐0の断面積 A₀ 。ただし A₁=A₀ 。
分岐2の断面積 A₂ 。ただし A₃=A₂。
角度 α₁
角度 α₂
水力直径 d_h0=d_h1
水力直径 d_h2=d_h3
主管のζ-補正係数 k₁（ζ_eff=k₁ζ）
分岐のζ-補正係数 k₂（ζ_eff=k₂ζ）

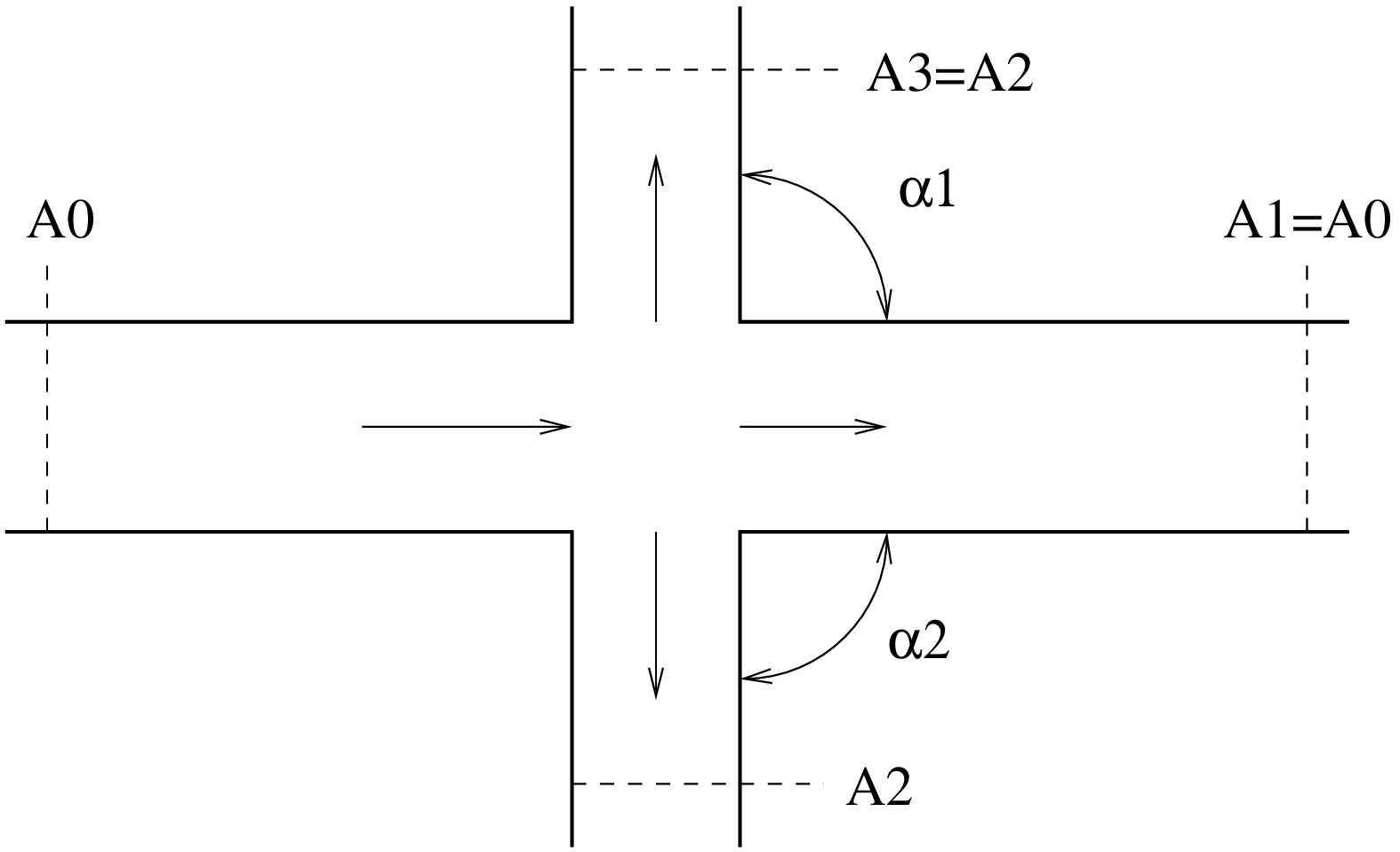

**図91:** 流れが分岐する交差の形状
$\begin{figure}\epsfig{file=cross.eps,width=8cm}\end{figure}$
