FreeCAD ギア・ジョイントの作成

概要

動作	2つの噛み合った歯車がギア比に従って回転するように配置します。
アイコン
ショートカットキー	なし
メニュー	[Assembly]-[Create Gear/Belt Joint]-[Create Gear Joint]
ワークベンチ	アセンブリー

使用方法

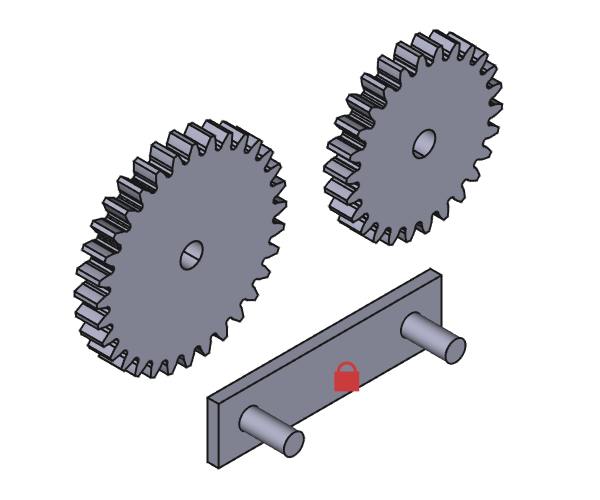

1. 2つの歯車、歯車軸をあらかじめアセンブリーに追加しておきます。

   この例ではモジュール2.5mmで歯数がそれぞれ26、32の2つの歯車をアセンブリーに追加しています。また歯車軸の部品は接地しています。

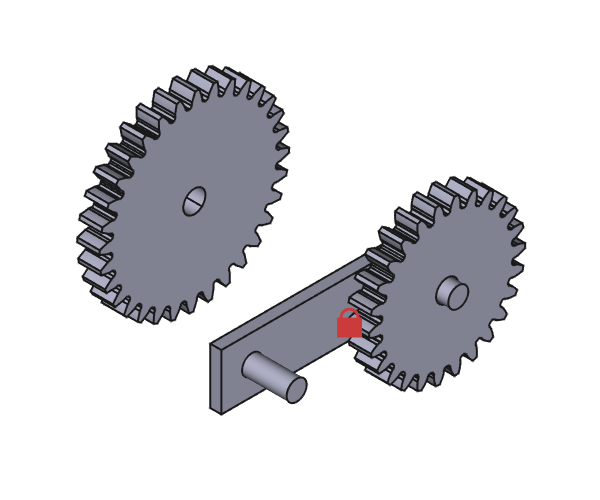

2. ツールバーから回転ジョイントの作成を選び、歯車軸にはまるように歯車を配置します。同様の手順で両方の歯車を歯車軸にはめます。

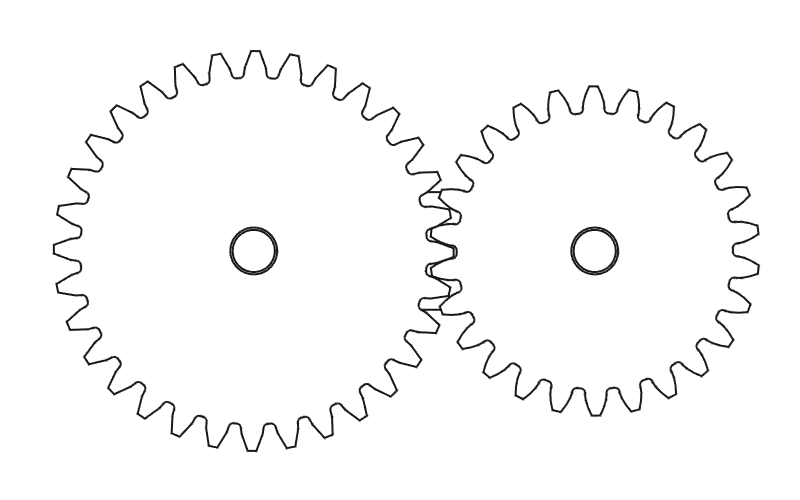

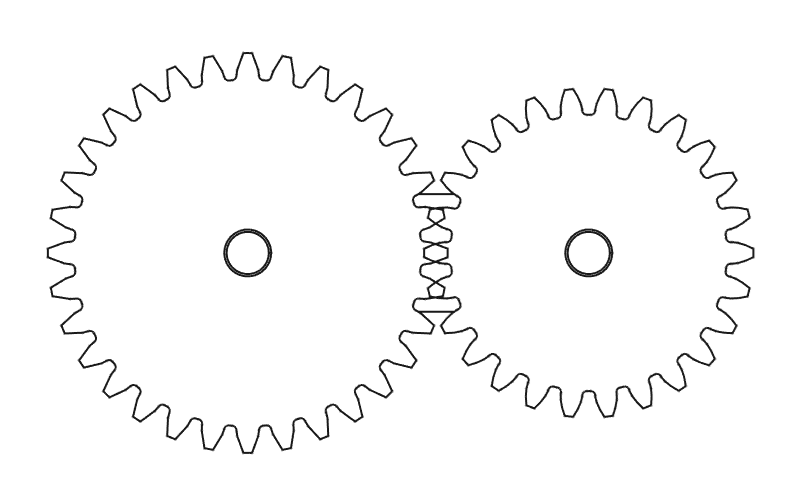

3. 歯車同士が重ならないように3Dビューで歯車をドラッグして、初期位置を調整します。

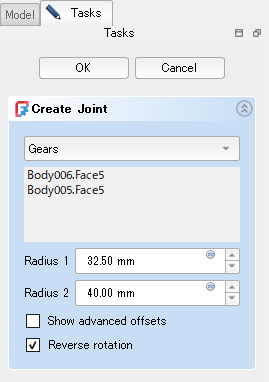

4. ツールバーからギア・ジョイントの作成を選ぶと、ギア・ジョイントの作成のダイアログがタスク・タブで開きます。

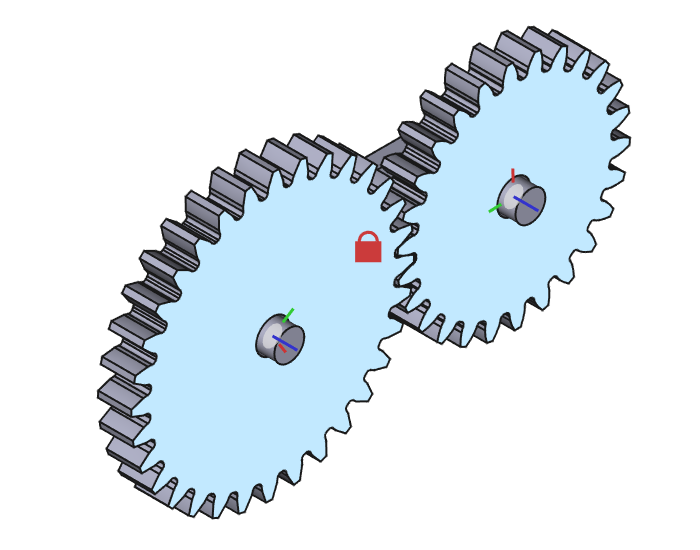

5. 基準座標系が歯車の回転軸と一致するように、配置する歯車を3Dビュー上で選択します。



6. 選択した歯車の順にピッチ円の半径をダイアログの「Radius1」「Radius2」に入力します。

   「ピッチ円直径÷歯数=モジュール」なのでモジュール2.5mmで歯数26の場合、入力するピッチ円半径は「2.5×26÷2=32.5」、歯数32の場合には「2.5×32÷2=40」となります。

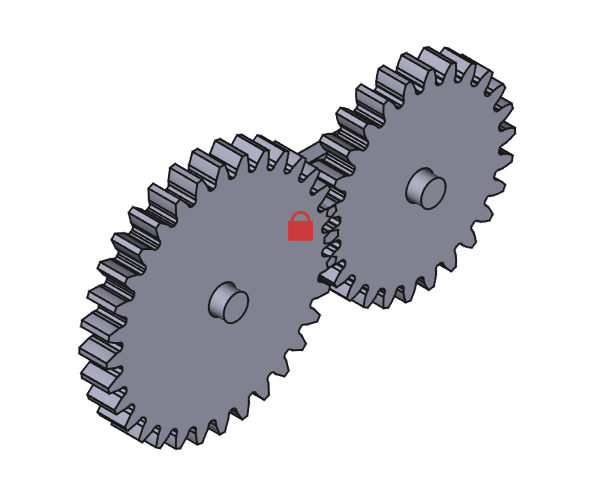

   3Dビュー上で一方の歯車をドラッグして回転させると、もう一方の歯車が回転する様子を確認できます。

7. タスク・タブのOKボタンを押すとモデル・ツリーのアセンブリー下の「Joints」に新たにギア・ジョイントの作成が追加されます。

注意点

• ギア比に従った回転で歯車軸間の距離は考慮されません。従ってピッチ半径を計算して入力する代わりに（両歯車のモジュールが一致している前提で）それぞれの歯車の歯数を入力しても問題ありません。

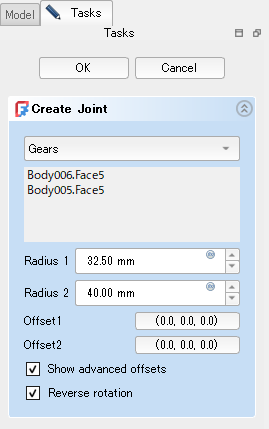

• バージョン1.0リリース候補版時点でダイアログの「Reverse rotation」チェックボックスは正しく動作しません。
