FreeCAD スクリュー・ジョイントの作成

概要

動作	ネジ軸の回転に合わせてナットがスライドするように配置します。
アイコン
ショートカットキー	W
メニュー	[Assembly]-[Create Screw Joint]
ワークベンチ	アセンブリー

使用方法

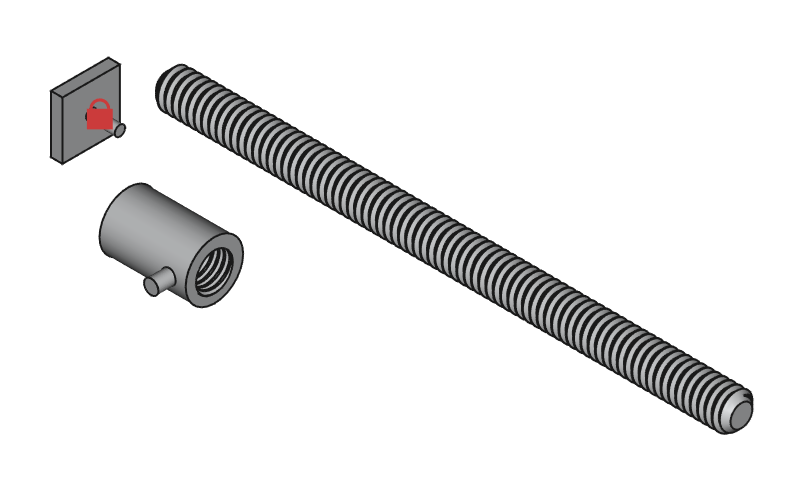

1. ネジ軸、ナット、土台部品をあらかじめアセンブリーに追加しておきます。土台部品は接地しておきます。

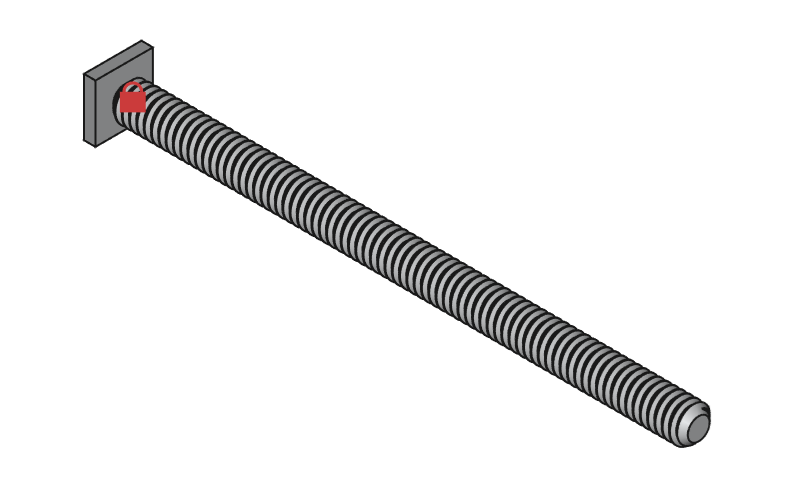

2. ツールバーから回転ジョイントの作成を選び、土台部品の軸周りに回転するようにネジ軸を配置します。



3. ツールバーからスライダージョイントの作成を選び、土台部品の軸方向にスライドするようにナットを配置します。



4. ネジ山が重ならないように3Dビューでナットをドラッグして、初期位置を調整します。

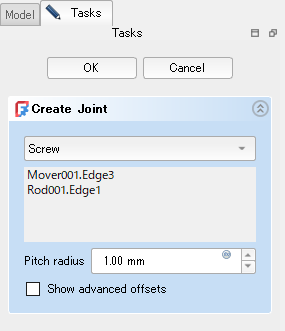

5. ツールバーからスクリュー・ジョイントの作成を選ぶと、スクリュー・ジョイントの作成のダイアログがタスク・タブで開きます。

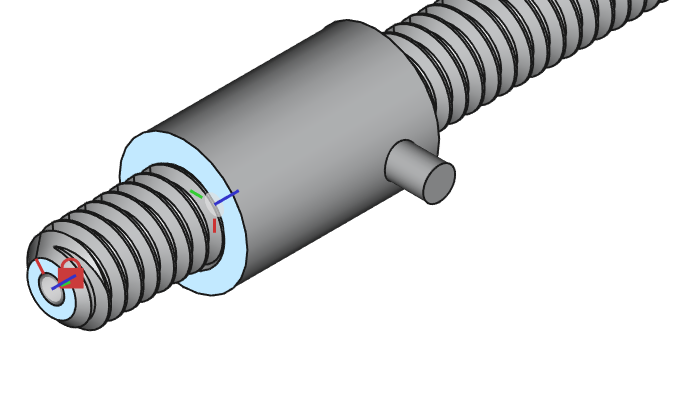

6. 回転部品（ネジ軸）とスライド部品（ナット）を3Dビュー上で選択して基準座標系を設定します。3Dビュー上で選択しにくい場合はモデル・ツリーでネジ軸とナット以外の部品を選択し、スペースキーで非表示にしておくと選択がしやすくなります。

   またスクリュー・ジョイントでは回転部品の回転軸方向とスライド部品のスライド方向は平行でなければならないことに注意してください。

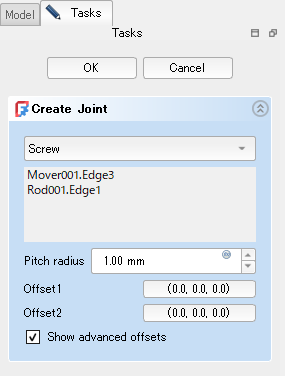

7. ネジ山のピッチをダイアログの「Pitch radius」に入力します。



   3Dビュー上でナットをドラッグしてスライドさせると、ネジ軸が回転する様子を確認できます。

8. タスク・タブのOKボタンを押すとモデル・ツリーのアセンブリー下の「Joints」に新たにスクリュー・ジョイントの作成が追加されます。

注意点

参照

• Assembly CreateJointScrew - FreeCAD Documentation（英語）
• Ondsel For Beginners - Create Internal And External Threads - FreeCAD Threads Tutorial - YouTube（英語）
