FreeCAD チュートリアル インペラ（1/3）

チュートリアル内容

作るもの・・インペラ（ポンプなどで使用される羽根車）

マウス操作

選択	平行移動	拡大縮小	回転
			または

※他にもInventor互換モード、Blender互換モード、タッチパッドモードなどがあります。「FreeCAD マウス操作の設定」を参照してください。

羽根形状スケッチの作成

1. 新しいドキュメントの作成

   FreeCADを起動し、新しいドキュメントを作成します。

2. スケッチ面の作成

   ワークベンチをパートワークベンチへ切り替え、新しいスケッチ平面を作成します。

   スケッチの向きとしてXY平面が選択されていることを確認し、OKをクリックしてXY平面上にスケッチ面を作成します。



3. 羽根断面形状スケッチの作成

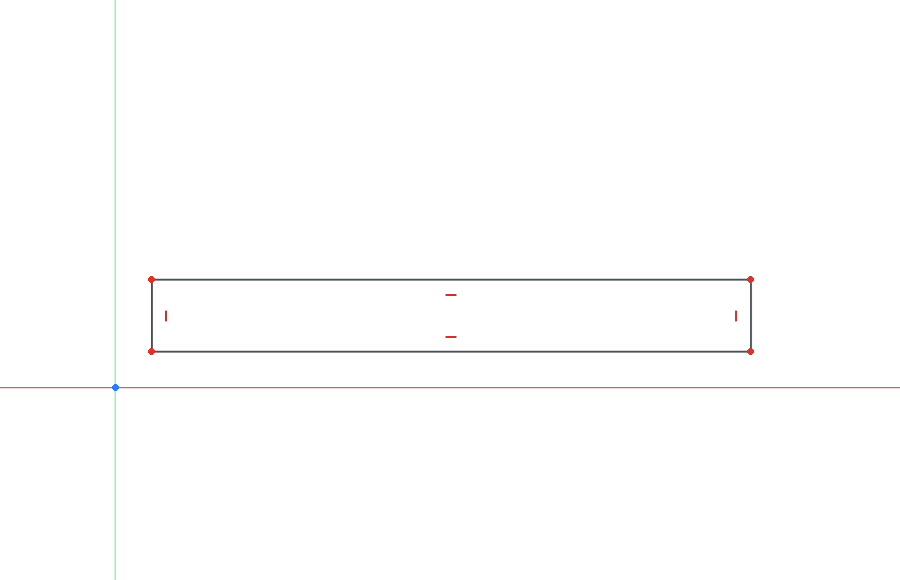

   四角形の作成を選択後、スケッチ面上の適当な2ヶ所を選択して四角形を作成します。右クリックで四角形の作成を終了します。

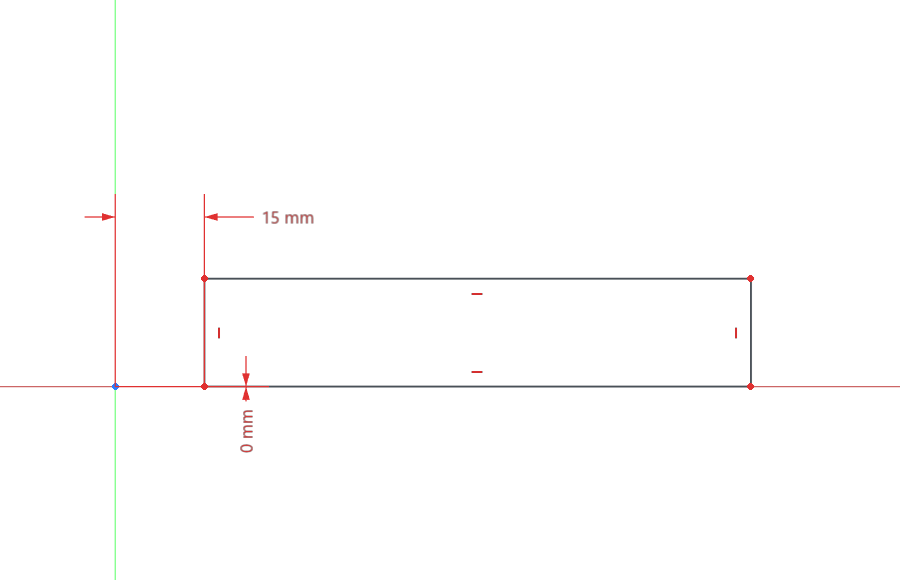

   寸法拘束を実行し、四角形の左下の点をクリックして選択します。キーボードのMキーを押すと拘束の種類を切り替えられるので、水平・垂直の両座標が表示されるまでMキーを押し、クリックします。表示されるダイアログにそれぞれ0、15と入力して座標を（15mm, 0mm）に拘束します。

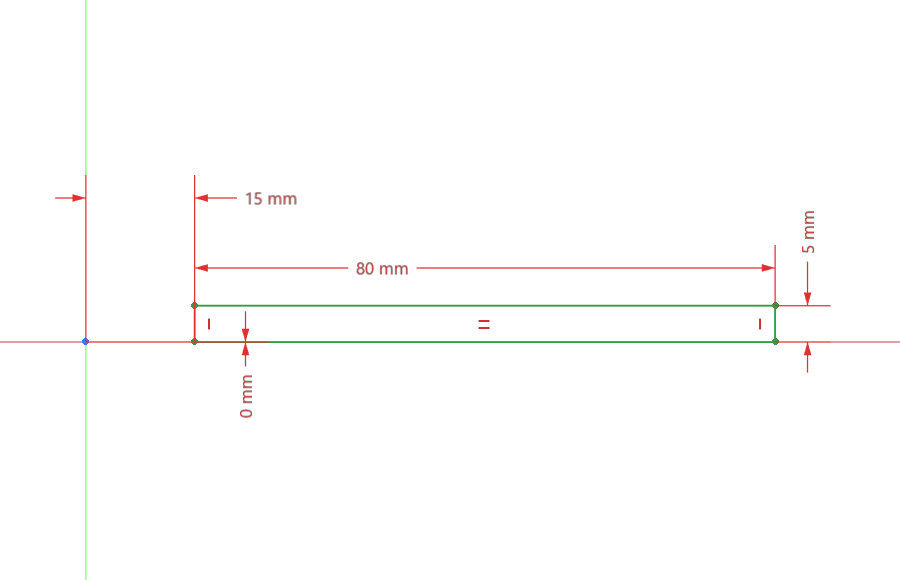

   さらに四角形の垂直方向の辺を選択し、辺の長さを5mmに拘束します。また同様に四角形の水平方向の辺を選択し、辺の長さを80mmに拘束します。

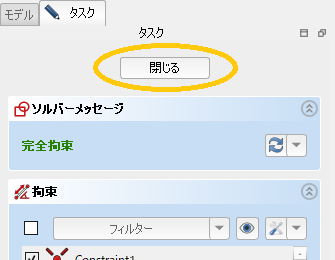

   スケッチが完全拘束状態になり、緑色に変わったら、右クリックして寸法拘束ツールを終了し、タスクパネルの閉じるをクリックしてスケッチ編集を終了します。



   スケッチ編集終了時に視点がスケッチから外れることがあるので、その場合は視点のフィットを実行して調整します。

4. スケッチのコピー

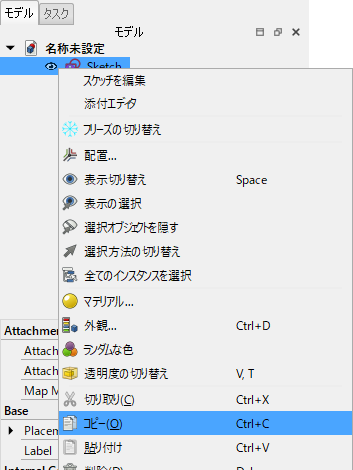

   モデルツリー上で作成したスケッチを選び、右クリックメニューからコピーを選択します。コピーを選択すると同じメニューの貼り付けが実行できるようなるので貼り付け処理を行います。





   コピー処理直後はコピー元スケッチ（Sketch）とコピー先スケッチ（Sketch001）は完全に重なった状態になっているのでコピー先スケッチを移動します。

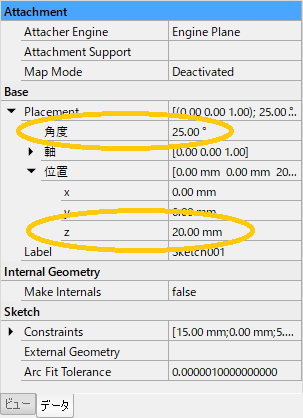

   モデルツリー上でコピー先スケッチを選択し、ツリーの下に表示されているデータタブで Angle（角度） を25°、Position（位置） を（0mm, 0mm, 20mm）と変更します。Axis（軸） は（0, 0, 1）のまま変更しません。これでコピー先スケッチがベクトル（0, 0, 1）を回転軸として 25° 回転し、Z座標方向に 20mm 平行移動します。





   同じ手順でさらにもう1つコピーを作成し、移動します。それぞれのコピーの移動量は次の表のとおりです。

   各コピーの移動量

   スケッチの名前	回転角度	Z座標移動量
   Sketch001	25°	20mm
   Sketch002	50°	40mm

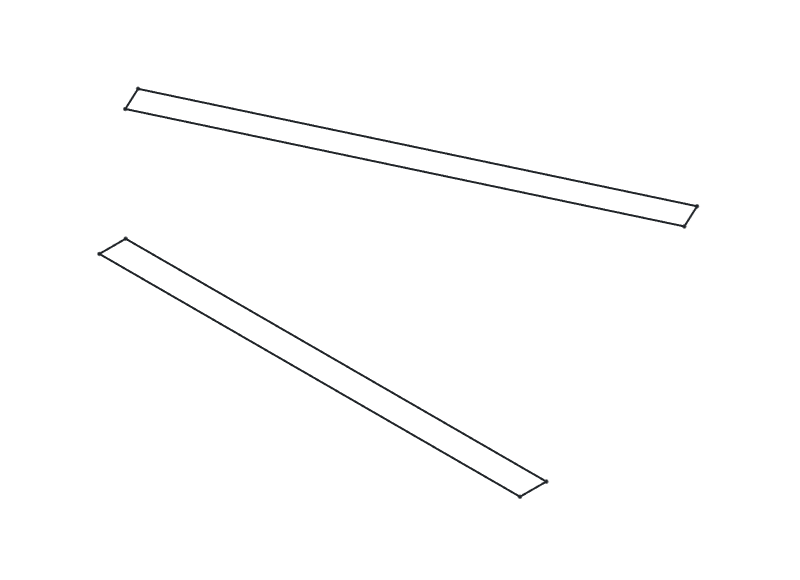

   コピーが全てできあがると下図のようになります。
